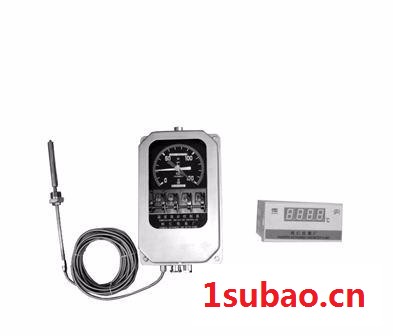

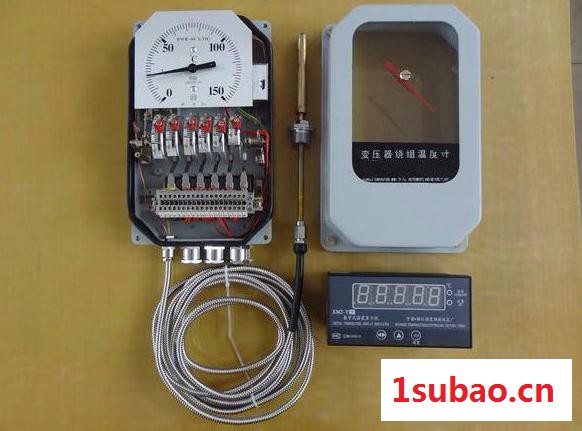

变压器绕组温度计BWR-04J(TH)/XMZ-YJ

变压器绕组温度计BWR-04J(TH)/XMZ-YJ用途：
变压器绕组温度计是变压器专用仪表。该仪表采用机电一体化的原理而设计，该产品具有体积小、功能全、安装方便、操作简单等特点。并且可以输出DC（4-20）mA标准电流信号供计算机系统及二次仪表使用，实现无人电站管理。

变压器绕组温度计BWR-04J(TH)/XMZ-YJ工作原理：
变压器绕组温度计，主要由弹性元件、传感导管、感温部件、电热元件、一体化变流器和数显仪组成。
变压器绕组温度计的温包插在变压器油箱顶层的油孔内，当变压器负荷为零时，绕组温度计的读数为变压器油的温度；当变压器带上负荷后，通过变压器电流互感器取出的与负荷成正比的电流，经变流器调整后流经嵌装在波纹管内的电热元件；电热元件产生的热量，使弹性元件的位移量增大。因此在变压器带上负荷后，弹性元件的位移量是由变压器顶层油温和变压器负荷电流二者所决定；变压器绕组温度计指示的温度是变压器油温与线圈对油的温升之和，反映了被测变压器线圈的***热部位温度。

变压器绕组温度计BWR-04J(TH)/XMZ-YJ主要技术性能及参数：
输出信号：DC（4-20）mA标准电流信号
工作条件：环境温度（-40~+55）℃、相对湿度≤95%。
测量范围：（0~150）℃。
准确度：2.0级（检测点允许的***大误差为±3℃）。
开关性能：四组可调开关，各组开关均能在全量程内任意设定。
开关动作误差：±2℃。
开关切换差：6±2℃。
开关额定功率：AC250V/5A。
温包尺寸：（Ф14×105）mm、安装螺纹为（M27×2）mm
毛细管长度：5m。

仪表外形尺寸及安装尺寸（见图2）。
防护等级：GB4208—84中IP55。
