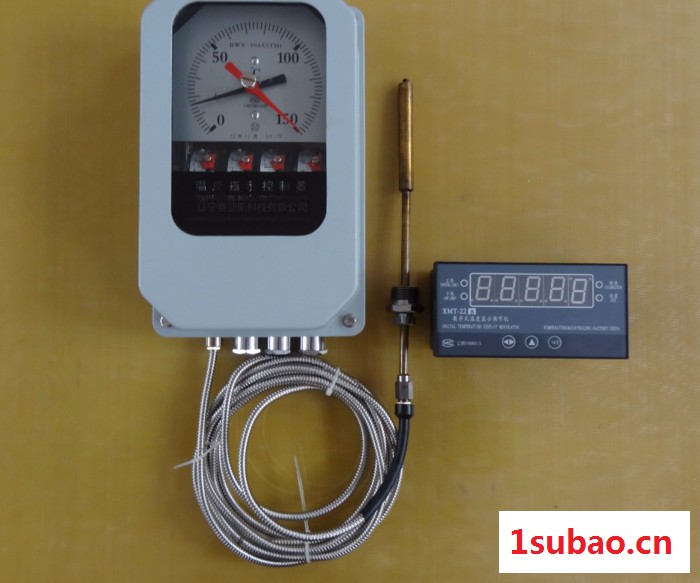

赛亚斯BWR-04B(TH)/XMZ-YB 变压器绕组温度计

变压器绕组温度计BWR-04B(TH)/XMZ-YB概述

是用于测量大型电力变压器绕组温度的专用仪表。它是在压力温度计的基础上，配备变流器（按JB/T8450-96标准规定，将匹配器更改为变流器）构成。

变压器绕组温度计BWR-04B(TH)/XMZ-YB特点

变压器绕组温度计测量变压器绕组温度，当温度达到设定值时，启动冷却系统，发出警报及事故跳闸信号，配备带稳压电源的二次远传数显仪表，可远距离监测温度，并可输出4-20mA标准电流信号和0-5V标准电压信号供给计算机，并适用于湿热带场合。

除具备BWR-04Y（TH）/XMZ-YB功能外，在二次表内增加4~20mA 和0~5V 信号输出

变压器绕组温度计BWR-04B(TH)/XMZ-YB工作原理

变压器绕组温度计变压器绕组温度计的型号主要是指变流器的选用，用户只须知道变压器电流互感器CT二次额定电流。变流器一次电流根据表一便可以确定温度计型号。如变压器电流互感器的二次额定电流IP=3.5A，由表一可知5＞IP=3.5＞3 因此选择BL-A型变流器
