| 测量方式 | 非接触式 |
|---|---|
| 精度等级 | 2.0 |
| 显示方式 | 数显式 |
| 结构型式 | 嵌入式 |
| 品牌 | 赛亚斯 |
| 型号 | BWR-04B(TH)/RS485 |
| 加工定制 | 是 |

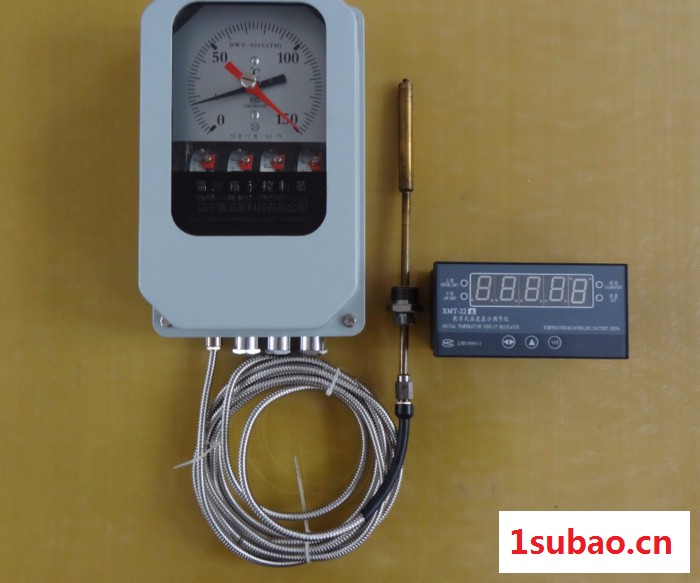

变压器绕组温度计BWR-04B(TH)/RS485用途和原理
变压器绕组温度计装有同步滑动电阻和变送器，同时配备二次仪表（带稳压电源），可输出4-20MA标准电流信号，输入计算机，实现微机化管理。温度计装有4个控制开关，根据需要可分别用于冷却器（散热器）控制，报警信号和事故跳闸。
温度计主要由测量温包，指示仪表和变流器三部分组成，温包装在变压器油箱顶部，温包内密封的感温液体，通过毛细管和指示仪表内的测量元件（波纹管）相接，当变压器顶层油温变化时，感温液体的体积也随之改变，这个体积变化量通过毛细管的传递，促使指示仪表内的测量元件产生相应的位移，当变压器空载时，这个位移经机械传动、推动仪表指针偏转，仪表指针指示变压器油的温度。
当变压器加载后通过变压器电流互感器CT二次输出与负载成正比例的电流，经变流器变流供给指示仪表测量元件（波纹管）内的电热元件，产生热量，使测量元件的位移量增大，因此在变压器加载后，测量元件位移量是由变压器顶层油温和变压器加载电流所决定。温度计在设计时，考虑流过电热元件的电流（变流器二次电流）所产生的测量元件位移增量即带来的温度指示增量，近似等于变压器绕组对油的温升。这样，温度计指示的温度是变压器顶层油温与绕组对油的温升之和。反映了被测变压器绕组温度。
变压器绕组温度计BWR-04B(TH)/RS485主要技术参数：
1、工作条件：环境温度-40～55℃，相对湿度＜95%
2、温度计能在频率为50～120Hz，振幅为0.2mm(垂直方向 )的振动条件下正常工作。
3、防护功能：温度计的防水、防尘性能达到GB4208-84中IP55的规定。同时达到JB839-74标准中一般用途热带电工产品中耐潮性能和外露件的防霉性能。
4、温度计测量范围：0～150℃
5、准确度等级：2.0级
6、接点动作误差：±4℃，切换差：6±2℃
7、温包尺寸为Φ14×120mm，安装螺纹为M27×2
8、温度控制开关设定值在0～150℃范围内可调，内有4个开关，开关通断能力符合规定
9、温度计的仪表时间常数＜30s
10、电热元件的时间常数约9min
11、电热元件的温升特性曲线如图二所示
12、毛细管长度：5m
