5V2A,5V1.5,5V1A电源适配器，充电器电源

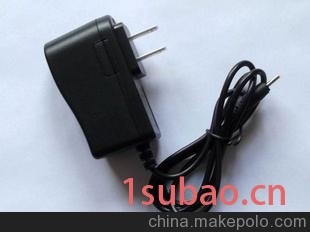

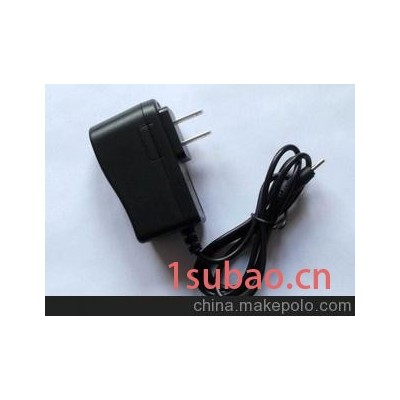

品 名：5V2A电源适配器

规 格：78X65X28mm
●Power Supply Overview电源适配器概述：

适用于:数码相机，数码相框，LED灯具，恒压灯具，LED照明 监控设备，数码音响等 产品

全球电压范围输入，High efficiency.高效率，电流恒定输出，保护LED灯，输出电压根据LED电压自动调整。

Green power.绿色环保，Built in EMI filter.内置EMI滤波器件。
●You can alternative with the output voltage. 可根据您的要求调整输出电压。
Widely used in constant voltage LED driver, digital equipment, instrumentation,

home appliances, communications equipment.
广泛应用于恒压 恒流 LED驱动、数码设备、仪器仪表、家用电器、通信设备等。

●Electrical Specification 电性规格：
●You can alternative with the output voltage、current. 可根据您的要求调整输出电压、电流。
●INPUT and output 输入与输出：
Input voltage 输入电压范围    …………… 85—265Vac （输入电压可按要求订制）
Input current (max) 输入电流…………… 1.0A
Input frequency 输入频率  ……………… 47—63Hz
●Environment Requirement 环境要求：
Operating temperature 工作环境温度…………… -10—40 ℃
Operating humidity 工作环境温度………………… 10—95%RH
Storage temperature 储藏温度 ………………… -20—+80℃
Storage humidity 储藏湿度 ………………………… 5—95%RH
●Reliability and protection 可靠性与保护功能：
Over power protection 过功率保护：Yes (auto recover)
Short circuit protection 短路保护 ： can continuous (auto recover)
Leakage Current 泄露电流：0.25mA max.
MTBF 平均无故障时间：meet MIL-HDBK-217F over 50K hours,full load 25℃

注明：线材以及DC头大小，电源适配器都可根据客户要求订制。

电气参数及检验标准：

GB2828-87逐批检查计数抽样程序及抽样表（适用于连接批的检查）

GB2829-87周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）

GB2423.1-89电工电子产品基本环境试验规程 试验A：低温试验方法。

GB2423.2-89电工电子产品基本环境试验规程 试验B：高温试验方法。

GB2423.8-81电工电子产品基本环境试验规程 试验Ed：自由跌落测试方法。

GB/T 2423.9-93电工电子产品基本环境试验规程 试验Cb：设备用恒定湿热试验方法。

GB/T 2423.10-1995电工电子产品基本环境试验规程 试验Fc：振动测试方法。

GB9254-1998电工电子产品电池兼容基本试验规程。

GB6833.3-87电子及测试仪器电磁兼容性实验规范—静电放电敏感度实验。

2、 静电放电

试验方法是在AC输入或DC输出的任一端施加静电空气放电，具体指标为：±15KV电压、放电电阻330Ω、放电电容150PF、空间距离1mm，试验后充电器功能应正常。

3、技术指标

3．1 使用环境

3．2 充电器电源输入方式

  交流输入电压：供电电压AC180～240V；最低电压：110V；最高电压264V。

  输入电源频率：50～60Hz

  输入电流：

  空载时输入电流≤5mA，输入电压在AC180-264V范围内；负载400-600mA时输入电流≤60mA，输入电压在AC180-264V范围内。

3．3 AC输入端最大电流

        通电瞬间浪涌电流≤30A，正常工作过程的电流≤60 mA。

3．4 漏电流

        充电器对地漏电流≤0.25 mA。

3．5 充电器工作效率

        充电器效率≥50%（输入电压为AC 180-264V，输出电流在400-600mA，输出电压≥4.20V）。

3．6 充电器空载输出电压

      5.0V～5.70V

3．7 充电器输出电流

        输出电流范围在400-600 mA之间（输出电压≥4.2V）。

3. 8充电器的工作状态指示

        本机型接通电源指示灯亮红色

3．9 负载能力

        充电器DC在接通电源时，输出端可长期连续开路或接≤500mA负载，而没有任何电气损坏。

   3．10响应时间

        充电器从通电瞬间到输出电路正常工作的时间应小于3S（AC输入为AC180～264V，输出电流为0～600mA时）。

3．11 绝缘强度

输出电路和壳体之间应能承受50Hz，有效值为500V的电压1min，无击穿或飞弧现象。

3．12 绝缘电阻

    在环境温度为15～35℃、相对湿度为90%、试验电压为直流500V时，带电部件和输出电路及壳体之间的绝缘电阻不低于7MΩ。输出电路和壳体之间的绝缘电阻不低于2 MΩ。

3．13 外观结构

A、充电器外壳表面应平整光滑无刮痕、毛刺及其他机构损伤，外露五金无绣蚀、氧化等现象。

B、充电器电源输入、输出插头及连接线应与充电器连接牢固，用10N拉力进行试验，其各部分应无松动及脱落。

C.充电器外壳颜色为黑色外壳材料为ABS,线材1米*2.8，6支*0.1.DC2.0*0.6

   3．14低温充电性能

        试验方法按（GB2423.1-89中 “试验Ab”进行。产品不包装，试验温度-20℃±3℃，试验持续时间为8h，恢复后充电器功能应正常。

   3．15高温充电性能

        试验方法按（GB2423.2-89中 “试验Bb”进行。产品不包装，试验温度65℃±2℃，试验持续时间为8h，恢复后充电器功能应正常。）

   3．16恒定湿热试验

        试验方法按GB/T 2423.9-89中“试验Cb”进行。产品不包装，试验温度40℃±2℃，湿度90%-95%，试验持续时间48h。恢复后充电器功能应正常。

   3．17振动试验

        试验方法按GB/T 2423.10-1995中“试验Fc”进行。频率为10-55Hz，振幅为0.35mm,每个方向上扫频循环次数为10次，试验后充电器功能应正常。
