输入电压/110-240V
最大输入电流/2.0A
工作频率/47-63Hz
输出电压/5-30V
输入电流/0-8A
空载待机功耗/0.75W
效率/89.4%
纹波和噪声/80mVp-p
符合Eup MEPS CEC 等能效指令
一、概 述

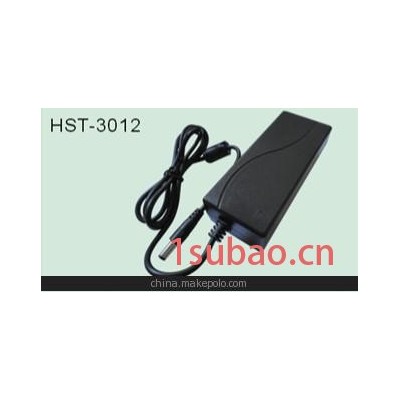

该电源为AC/DC电源,具有输出短路保护、输出过流保护等功能.
二、产品主要规格
输入电压范围 | 输出电压 | 输出电流 | 输出功率 | 效率 |
V1 | A1 | |||
100-240VAC | 12VDC | 3A | 36W | ≥85% |
三、引用标准及规范
GB4943.1.5-2008信息技术设备的安全要求--检验:元器件
GB4943.1.6-2008信息技术设备的安全要求--检验:电源接口
GB4943.1.7-2008信息技术设备的安全要求--检验:标记和说明
GB4943.2-2008信息技术设备的安全试验规程--试验:危险的防护
GB4943.3-2008信息技术设备的安全试验规程--试验:布线，连接和供电
GB4943.4-2008信息技术设备的安全试验规程--试验:结构要求
GB4943.5-2008信息技术设备的安全试验规程--试验:电气要求和模拟异常条件
GB9254-1998信息技术设备无线电干扰特性限值和测量方法、
GB17625.1-2003电磁兼容 限值 谐波电流发射限值--试验:电磁兼容型式试验
四、环境条件
序 号 | 项 目 | 技术要求 | 单 位 | 备 注 |
1 | 工作温度 | -10~+40 | ℃ |
|
2 | 储存温度 | -25~+75 | ℃ |
|
3 | 相对湿度 | 20%~90% | RH |
|
4 | 散热方式 | 自然冷却 |
|
|
五、电气特性
序号 | 项目 | 技术要求 | 单位 | 备注 |
1 | 输入特性 | |||
1.1 | 输入电压范围 | 100-240 | VAC |
|
1.2 | 待机功耗 | 空载 | <1W |
|
1.3 | 输入工作电流 | <1.0 | A | |
1.4 | 输入功率因数 | - | PF |
|
1.5 | 输入频率范围 | 47~63 | HZ |
|
1.6 | 效率 | ≥85% |
|
|
2 | 输出特性 | |||
2.1 | 空载电压 | 12V±5% | VDC |
|
输出电压调整范围 | - | VDC |
| |
2.2 | 负载电压 | 12V+5%-5% | VDC |
|
负载调整率 | ±3% |
|
| |
2.3 | 输出电流范围 | 0.1-4A | A | 纹波和噪声电压是在20MHz带宽示波器带12英寸双绞线末端加0.1μ和47μ电容时输入电压220V-240V测得。 |
2.4 | 纹波 | <120 | mV | |
2.5 | 尖峰 | <350 | mV |
|
2.6 | 启动时间 | <3 | S | 220VAC |
2.7 | 保持时间 | >20 | mS | 220VAC |
六、包装
包装箱上有厂家标识、厂家质量部门的合格贴纸、装箱明细贴纸等, 装箱明细贴纸内容有购方公司名称、厂家名称、产品型号、装箱数量、订单号码、物料编号.
七、贮存
产品未使用时应存放于包装箱内,仓库环境温度为-25℃~+75℃,相对湿度10%~95%,仓库内不允许有有害气体、易燃易爆的产品及有腐蚀性的化学物品,并且无强烈的机械振动、冲击和强磁场作用,包装箱应离地至少20cm高,距离墙壁、热源、窗口或空气入口至少50cm,在本规定条件下的贮存期一般为2年,超过2年后应重新进行检验.
八、售后服务
1、产品验收
客户在产品到货后，对照订货合同和清单，逐一清点产品及零配件。如有损坏错漏，应及时向我公司提出更正或补齐，以保证产品尽快投入使用。
2、服务条例
1）保修期内，属产品质量问题造成的损坏，可获得免费修理及零件更换，但因人为操作失误及不可抗力造成的损坏不在免费保修之列，如下列情况免费保修将自动失效：
A 由于不按说明书，非正常使用造成产品损坏。
B 由于误操作、事故、搬移、水、火或液体侵害高温或疏忽造成的损坏。
C 由于不正确或未经授权的测试、修理、改装或调整而造成的损坏。
D 因环境欠佳而引起的故障，如：过敏的输入腐蚀等。
E 客户自行拆卸造成的损坏，如：螺丝拧花等。
2）对不在我公司保修范围内的产品，如我公司经过鉴定仍可修复，我公司将本着为顾客着想的精神，酌情收取工本费，维修该产品。
'
