供应12V1A欧规电源适配器

    产品特点

• 1 采用高效率 低损耗  环保线路设计  具有过压保护，过载保护 短路保护等功能 通过CE，3C，UL，FCC，等全球认证
• 2 产品美观大方，外壳采用耐高温阻燃材料
• 3 输出干扰非常小  输出电压稳定
• 4 直流纹波小，工作效率高。
• 5 工作温度低，绝缘性能好，抗电强度高，使用寿命长。
• 6 满负荷高温烧机，100%老化测试
•  包装
• 外箱包装  可依顾客需要定做

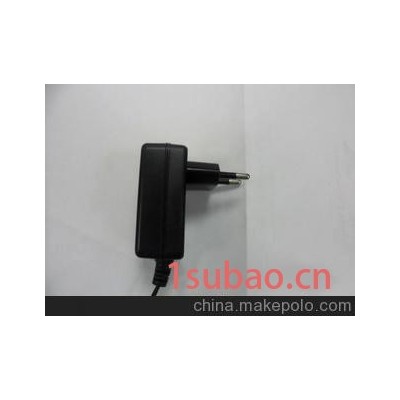

•  产品图片如下：













  产品具体规格如下：

The document details the electrical, mechanical and environmental specifications
of a Adaptor, the power supply provides 12W continuous output power.
资料详细描述了一款12W(连续输出功率)开关电源的电气性,结构性及环境等要求.
Adaptor(Wall mount)/插墙式适配器 Adaptor(Desk-top)/桌面型适配器
Open frame/开放式结构 Others/其他
2. Input Characteristics/输入特性
2.1. Input Voltage & Frequency/输入电压与频率
Minimum/最小Rating/额定值Maximum/最大
Input Voltage/输入电压90Vac 100Vac~240Vac 264Vac
Input Frequency/输入频率47Hz 50Hz/60Hz 63Hz
2.2. Input AC Current / 输入电流
0.4Amax. @ 230Vac input & Full load/在230Vac 输入和满载条件下最大0.4A
2.3. Inrush Current (cold start)/浪涌电流(冷启动@ 230V AC)
30Amax. for 230V/50Hz at cold start (25℃). 在冷开机条件下，最大浪涌电流不超过
30A.
2.4. Average Efficiency /平均效率
While input 115Vac and 230Vac,the average efficiency is more than 70%.The test point
is 100% of max load respectively.
在输入电压115Vac和230Vac条件下，平均效率不小于70%。测试点分别是最大载的100%。
2.5. Standby power / 空载功耗
Standby power <0.5W @ 230VAC/50Hz. 在输入230Vac，空载功耗小于0.5W.
3. Output Characteristics/输出特性
Rated Load/额定负载
RATED OUTPUT / 额定输出
Min. Max.
Remark
备注
Output Voltage(unload) / 空载输出电压11.4V 12.6V
Output Voltage(Full load) / 负载输出电
压
11.4V 12.6V
Output Current / 输出电流规格0A 1A
Turn - on Delay Time/开机延迟时间
Hold-up Time/关机维持时间
Ripple & Nosic / 纹波与噪声100mVp-p
第3 页共 6 页
PDF 文件使用 "pdfFactory Pro" 试用版本创建www.fineprint.cn
OCP / 过电流保护130-300%
power Wp-p / 峰值功率
Ripple & Noise: Tested by a oscilloscope using 20MHz bandwidth and the output is
paralleled a 0.1uF ceramic capacitor and a 47uF electrolysis capacitor.
纹波与噪声: 量测时示波器选用20MHz带宽限制,输出端要并联一颗0.1uF的陶瓷电容和一颗
47uF的电解电容
4. Protection Requirements/保护要求
4.1. Over Current Protection/过流保护
OCP Point Limited: 130%-300% auto restart 保护点限制: 130%-300%自动保护
The output shall hiccup when the over current applied to the output , and shall
be self-recovery when the fault condition is removed
当过电流时,输出将进入打嗝模式,当过流情况解除后,产品将会自动恢复正常
4.2. Short Circuit Protection/短路保护
The input power shall decrease when the output is short to GND, the power supply
shall not damage, and shall be self-recovery when the fault condition is removed
当输出对地短路时,产品输入功率降低且不会损伤,当短路情况解除后,产品将会自动恢复
正常
5. Environment Requirements/环境要求
5.1. Operating Temperature and Relative Humidity/操作温度和湿度要求
0℃ to +40℃ 20%RH to 80%RH @ Sea level shall below or no more than10,000 feet
在海拔小于或等于10,000英尺的条件下，低温工作下限为0℃, 高温工作上限为 +40℃, 相
对湿度为20%RH to 80%RH。
5.2. Storage Temperature and Relative Humidity/存储温度和湿度要求
-30℃ to +70℃ 10%RH to 90%RH（non-condensing）@ Sea level shall below 30,000 feet
在海拔低于30,000英尺的条件下，低温存储下限为-30℃（无结冰环境）；高温存储上限为
+70℃,相对湿度为10%RH to 90%RH。
5.3. Vibration/振动
10 to 300Hz sweep at a constant acceleration of 1.0G(Breadth: 3.5mm) for 1Hour for
each of the perpendicular axes X, Y, Z
扫描频率: 10 to 300Hz, 加速度: 1.0G(位移: 3.5mm), X, Y, Z三垂直坐标轴向各振动1
小时
第4 页共6 页
PDF 文件使用 "pdfFactory Pro" 试用版本创建www.fineprint.cn
6. EMC Standards & Safety Standards / EMC标准与安规标准
6.1. EMC Standards/EMC标准
l EN55022:2006+A1:2007
l EN55024:1998+A1:2001+A2:2003
l EN6100-3-2:2006
l EN6100-3-3:2008
6.2. Safety Standards / 安规标准
l IECEN60950-1C
6.3.ielectric Strength(Hi-pot)/介电耐压强度(高压)
Primary to Secondary: 3000Vac / 10mA / 60 seconds (3 seconds for production)
初级对次级: 3000Vac / 10mA / 60秒(生产时高压测试时间: 3秒)
6.4. Leakage Current/漏电流
0.25mA max. at 230Vac / 50Hz input/在输入230Vac/50Hz的条件下最大0.25mA
6.5. Insulation Resistance/绝缘阻抗
10MΩ min. @ primary to secondary add a 500Vdc test voltage
在初级与次级间加500Vdc进行测试,最小10MΩ
7. Testing Equipment / 测试设备
Testing Equipment / 测试设备Model/型号
Validity/有效
期
Remark/备
注
1 AC Source / 交流输入电源华仪 6205-300W 2012-3-7
2 Power Meter / 电源功率计Protronix-1201 2012-3-7
3 Electronic Load / 电子负载Chroma-63030C 2012-3-7
4 Oscilloscopes / 示波器泰克 1012 2012-3-7
5 Digital Multimeter / 数字万用表VC9807A 2012-3-7
6 DC Power / 直流输入电源KXN-3030D 2012-3-7
7 HI-POT Tester / 耐压测试仪华仪 7410 2012-3-7
8 Hybrid Recorder / 混合记录仪YOKOGAWA DR130 2012-3-7
9 Cons. T/H Simulator / 恒温恒湿仪TH-A4H 1-150 2012-3-7
10
Insulation Resistance Tester / 绝缘电
阻表
华仪 7410 2012-3-7

 8. Label Drawing/铭牌图
见附图See attachment
9. Outline Drawing/外观图
见附图See attachment
10.Package Drawing/包装示意图
见附图See attachment
第6 页共 6 页
PDF 文件使用 "pdfFactory Pro" SC:1:1
Output: 12V 1A
SWITCHING POWER ADAPTER
