德国EMB 保护继电器 URF25 变压器组件 授权商 专票

有载分接开关监控继电器也被称为有载分接开关保护继电器或者油流继电器。它是一种对用油作为绝缘液，带有储油柜有载分接开关进行监控的设备。它的作用是防止有载分接开关和变压器受到损坏。保护继电器对向储油柜方向的非允许过速油流做出反应，并发出信号，有载分接开关和变压器会立即跳闸断电。有载分接开关保护继电器既可安装在室外也可以安装在室内。

借助超过50年生产监控继电器的经验，同时还具备制造其他液体冷却和液体绝缘设备的保护装置的经验，我们公司已发展成为最杰出的制造商之一。

本公司生产的监控继电器首先以操作简单、高度可靠和坚久耐用展示其特性优势。

高水平的技术人员和一支经验丰富的专业生产团队保证了产品的高精度与高质量。外壳的机械加工由现代化的CNC加工中心完成。最终检验工序包括采用专门的检定或测试仪器对每一台设备的所有功能进行核查。

在这一专业领域中积累的丰富加工经验和精益求精的工作态度为产品的高质量奠定了坚实的基础。众多著名的有载分接开关和变压器生产厂家以及其他用户均对本公司的产品给予了高度评价。

壳体部件

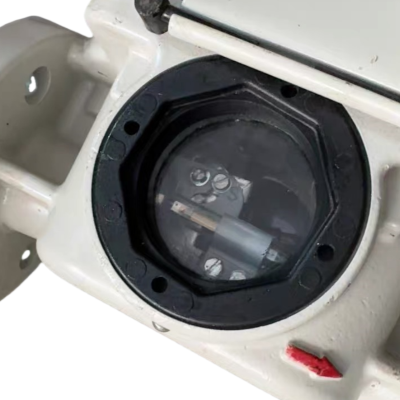

壳体是由耐气候变化的铸铝合金制成，表层已涂油漆。为了监控开关系统的功能，壳体上装有玻璃视窗，这个视窗采用一块向上掀起的翻盖板（1）进行保护

顶盖部件

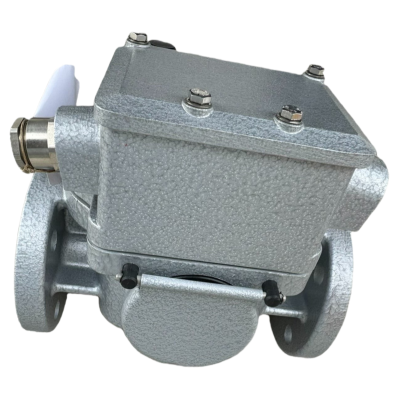

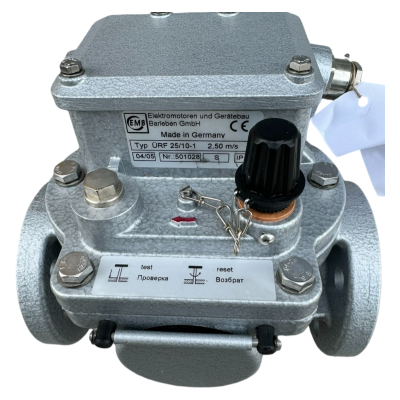

顶盖是由耐气候变化的铸铝合金制成，表层已涂油漆。顶盖部件上部有一个接线盒（1）。在接线盒前面有一个被闷盖螺母（2）和螺旋塞覆盖（3）的测试-重置按钮，或者根据客户的要求安装一个放气阀，详见第9点标识码97。此外那里还附有一个测试-重置按钮操作说明标牌（4）。在接线盒内底部，除了一个接地点（5）外，还装有电力导线接线端子（6）。接线盒用一个铝盖板（7） 采用防碰、防尘措施进行封闭。盖板内侧可清楚见到开关符号和接线布局示意图（8）。电缆连接线通过缆线螺旋固定处引入（9）。

工作原理

保护继电器安装在连接有载分接开关和储油柜之间的管道上。尽可能紧接安装在有载分接开关头的附近。有载分接开关在正常工作状态下会产生开关气，气体将聚集在保护继电器的集气室内。当集气室内体积被充满时，继续产生的气体则向储油柜方向流去。

故障: 其结果会产生一股流向储油柜方向的油流。

反应: 油流触动安装在流动液体中的挡板。当流体速度超过挡板已设定的整定值时，挡板将沿着流体方向运动。

通过这一运动，启动开关触点，进而使有载分接开关和变压器跳闸断路。
