干雾型加湿器系列是一款高性能的新型气雾加湿、降温喷雾装置。

它有七大特点：

１、可控的压力设定，可控的覆盖范围；

２、气体动力，两级雾化系统；

３、高质量的喷雾颗粒，避免湿地发生；

４、气路延时设计，有效防止喷嘴堵塞；

５、可选配温、湿度自动控制传感器，根据实际空气的温、湿度，实现自动加湿、降温；

６、安装快捷方便，只要连接空气压缩机**可以轻松喷雾工作；

７、免维护设计，使用寿命长，可一直保持良好的喷雾状态。

1、气路（采用PU风管）和水路（采用乳白色直径为8mm的尼龙管）管道不可错调对接，否则会损害设备。

2、气路插头必须放在合适的瓶子或塑料袋中保护着，以防止沾染泥土、油污等堵塞喷嘴，影响设备正常工作。

3、管路应以圆弧过渡拐角处，以免折断管道或堵塞气、水量的供给。

4、各接头处必须密封严实，不可出现漏水或漏气，以免影响设备正常工作。

5、确认供气量是否充足。

6、请勿使用易生锈的管道。

7、如果管路较长或弯曲，请使用较大尺寸的管道以补偿造成的压降。

8、保持管道清洁，避免细小杂物堵塞喷头。

9、干雾型加湿器套件通过快速挂钩或者扎带紧固带直接固定在钢丝上。

1、无需液体压力控制单元，所需水压为0.1-2bar。

2、如果喷嘴或管路系统发生泄露，或类似危险因素可能存在，请停止使用。

3、确保水管和气管连接牢固，密封性良好，以防漏气、漏水。

4、当JS-02型加湿器停止喷雾时，必须先关闭水路，间隔1分钟后，再关闭气路。

5、水平安装JS-02型加湿器，且不要在喷嘴的正下方近距离内放其它物品。

6、保持空气气压值在2～4bar,水压0.1～2bar，连接软管耐压力为8bar。

 气压过高会导致喷嘴与管道脱离。

 水压过高会导致加湿器漏水可使用减压阀来降低水压。

7、根据喷嘴的个数，请将水压设定以下范围区间（如下表）

 8、请勿在有气压和水压的情况下拆开加湿器。

9、请勿在以下环境中使用。

  环境温度高于60℃（140F）。

   直接暴露在太阳下或雨中。

10、请使用中性清洁剂和软性毛巾清洁，请勿使用硬毛刷、磨光粉、油漆及稀释剂。

11、请确认设备是否有漏水现象。

12、除正常维护外，请勿随意拆装喷嘴。

13、若温湿度实现自动控制，则空压机需要一直处于开机工作状态。

 安装前 请参阅安装注意事项，确认空气管路和水管路的压力为零。

 安装步骤：

根据设计图纸，查看安装管线的路线

1、安装路线恰好有安装着力点，例如钢梁、天花板，则可以直接将管路固定于着力点上。

2、安装线路没有安装着力点，则需要拉一根钢丝绳，用于固定管路。钢丝绳的安装方法如下：

   室内拉直径4mm或更粗的钢丝，对于实体硬质墙，两端 用膨胀螺栓和固定盘固定在墙上；若房舍内有横梁，钢丝两端可通过管箍直接固定在横梁上；钢丝通过不锈钢拉紧丝张紧。但尽量保证喷雾口离地面**高高度为二米**低不能低于1.5米。（即 图中固定盘安装高度H**高高度为2.3米**低不能低于1.8米 ）。气、水管用扎带固定在钢丝上。 悬吊钢丝在跨度超过总长30米时，每隔15米需加悬挂拉紧横梁（拉紧横梁可用铁丝或小链条等）加固，以免钢丝弯 度过大，影响设备悬挂高度。

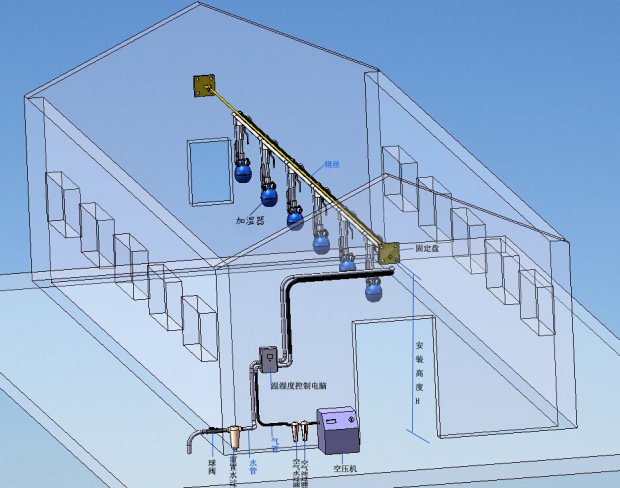

（该图为模拟图，具体以实际安装为准)

1、干雾型加湿器 2、钢丝 3、固定盘

4、空压机 5、空气油过滤器

6、空气水过滤器 7、气管

8、水管 9、前置水过滤器

10、球阀 11、温湿度控制器

1、以干雾型加湿器现场安装个数为准，选择对应大小直径的PPR管道，每十米间隔使用一个内牙三通，管道**末端使用内牙弯头，其余用等径直通连接；涉及到自动控制部分，需要在管路**安装电磁阀。

2、管道熔接好后，用扎带捆绑在旋拉钢丝绳上，（或钢梁、天花板上）。

注：当安装干雾型加湿器的个数较多，或安装距离较远时需要增加主水路的直径。

1、从气路主管道三通处引接出分管道，分管道用ф10mm的PU风管和干雾型加湿器快拧接头连接

2、将之前铺好的水管，用剪刀剪开，将水管两端连接在干雾型加湿器的水路三通接头两端**末端一个JS-02型加湿器水路则需要将水管**末端与水路弯头接头一端相连。

3、水管和气管分别与干雾型加湿器的水路和气路连接好后，将干雾型加湿器固定平稳。

1、从房舍主电源端引接出电线，然后经过空气开关**连接到空压机控制盒内。

2、三相线接通后，先快速打开空压机开关，看空压机运转方向（运转方向键空压机保护套上的标示）如反向转动，则需要更改电源线任意两相线序，以保证空压机转向正常。

3、连接的电源线需保证为380V、100A的电源。

4、将铺好的气路主管道与空压机出口通过外丝直通连接。

1、将温湿度传感器放置于房舍内的中心部位或需要控制的特定部位。放置的位置需注意防止人员的移动或损坏。

2、控制箱的安装位置一般定于便于人员操作监控的位置。

3、将输入电源、传感器电线、电磁锁电线、分别接入控制箱内接线端子上。

为了您维护方便以及延长寿命，请您使用干净的压缩空气和水。

为了确保空气及水的干净，请使用标准附属设备和不会生锈的管道。

使用步骤

１、确保使用清洁的压缩空气和水：

空气必须是洁净的，除油、除水和除灰尘，故空压机输出气源端必须有空气过滤器。水应该尽

可能纯净，故水路输入源端必须需有前置过滤器。如使用井水等硬度大的水时，建议使用水软化

处理装置或水纯净处理装置来优化水质。

２、检查气路和水路管子连接密封性，确保无漏气漏水现象。

３、刚开始调试时，温湿度控制器中电磁阀处关闭状态，故需要将温湿度控制器。的温湿度预

设置值设定为小于实际温湿度值，以便控制器打开电磁阀。

４、确保空气和液体供应充足：

先开启空压机，待其供气源稳定时，开启气路、水路总开关。

５、开启所有干雾型加湿器套件的气、水路球阀，检查调整表压至正常工作压力。

１．定期检查、清洗空气过滤器、水过滤器等过滤器材，避免其堵塞，影响气、水源供应，周期为一个月一次或更短时间。

２．定期检查水、气路管道是否被污垢堵塞，周期为一个月一次或更短时间。

３．定期用干雾型加湿器自带小工具，清理喷嘴孔，避免被污垢堵塞。

１、如果在使用中有异常发生，请立即切断水路和气路，按以下项目检查设备

注：如按以上的项目检查后，还没有正常喷雾，请与售后人员联系。

2 维护

请按说明书进行维护。
