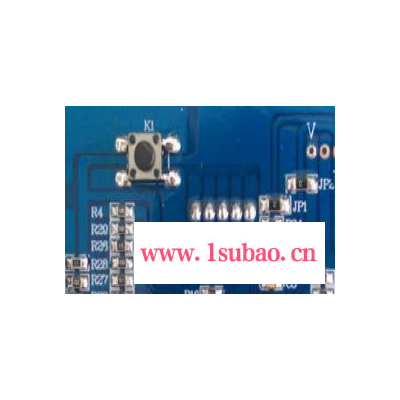

深圳群泽净水器控制板、QZC0041

一：功能说明

1.低成本设计，满足客户需求.

2.配有电流检测功能，可省去低压开关，实现缺水保护，节省整机成本。

2.产品使用现ST片主控；LED经典小方屏，彩色显示。

3.继电器控制增压泵及进水阀输出，电流可达3A；并***

大限度阻隔增压泵对芯片感性干扰

4.自动检测缺水保护及水满待机；设有强冲按键，随时冲洗

5.电源极性接入防接反，正负极接反匀可正常工作

 二：产品特点

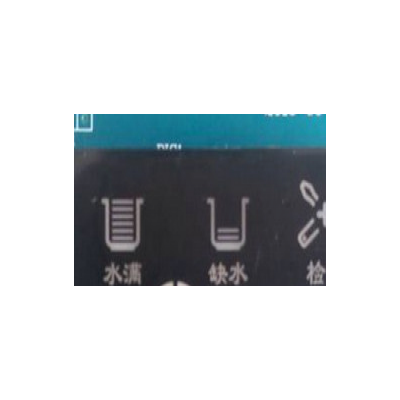

1.LED数码显示，功能齐全

  三： 主要参数

 电控板使用电压：DC24V

增压泵、进水阀输出：DC24V   3A

冲洗阀输出：DC24V  3A

输出接线顺序：

1.低压开关(黄)

2.高压开关(蓝)

3.高压开关(蓝)

4.冲洗阀(红)

5. 增压泵（绿）

6.进水阀(黑)

7.低压开关(黄)

8. 增压泵（绿）

9. 进水阀(黑)

10. 冲洗阀(红)

11（白）和12(粉)为DC24V电源(可不用区分正负极性接入)
