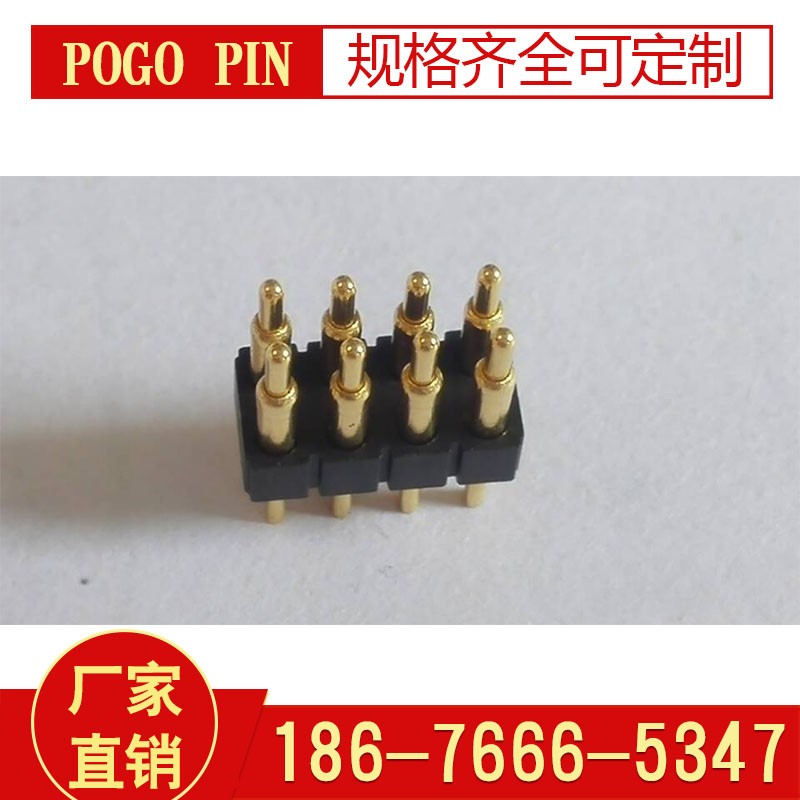

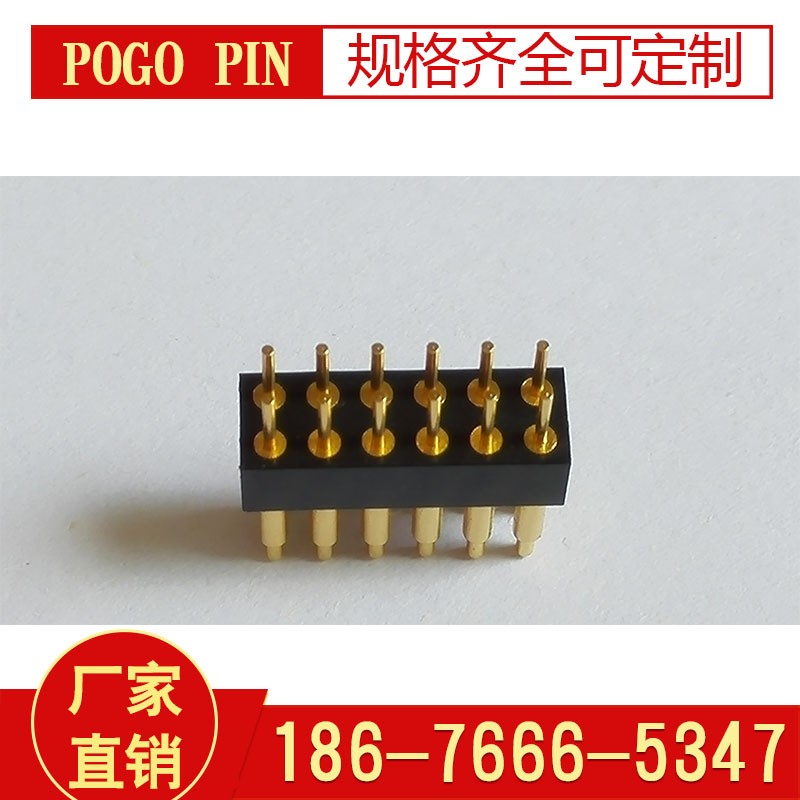

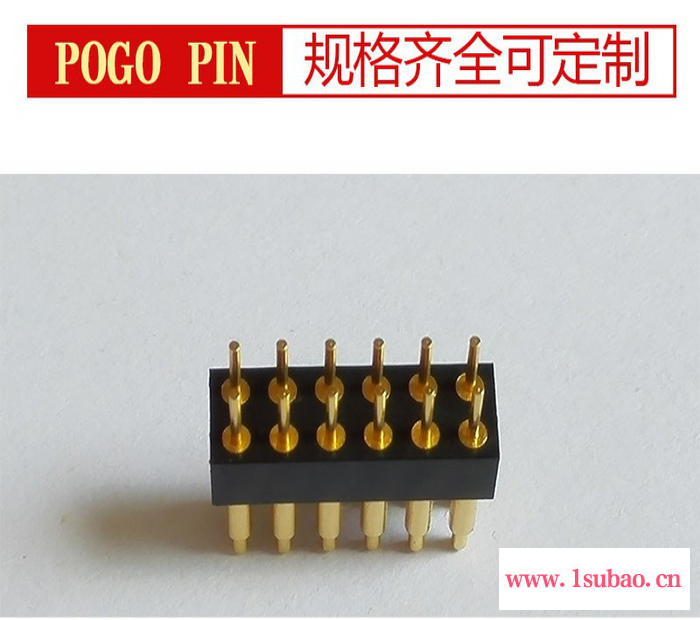

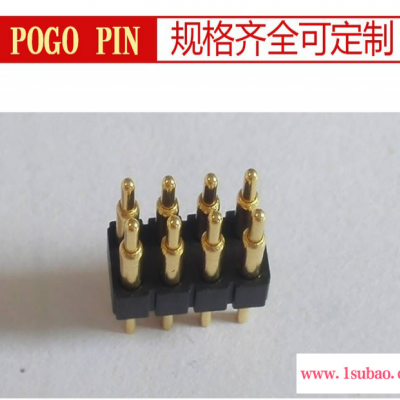

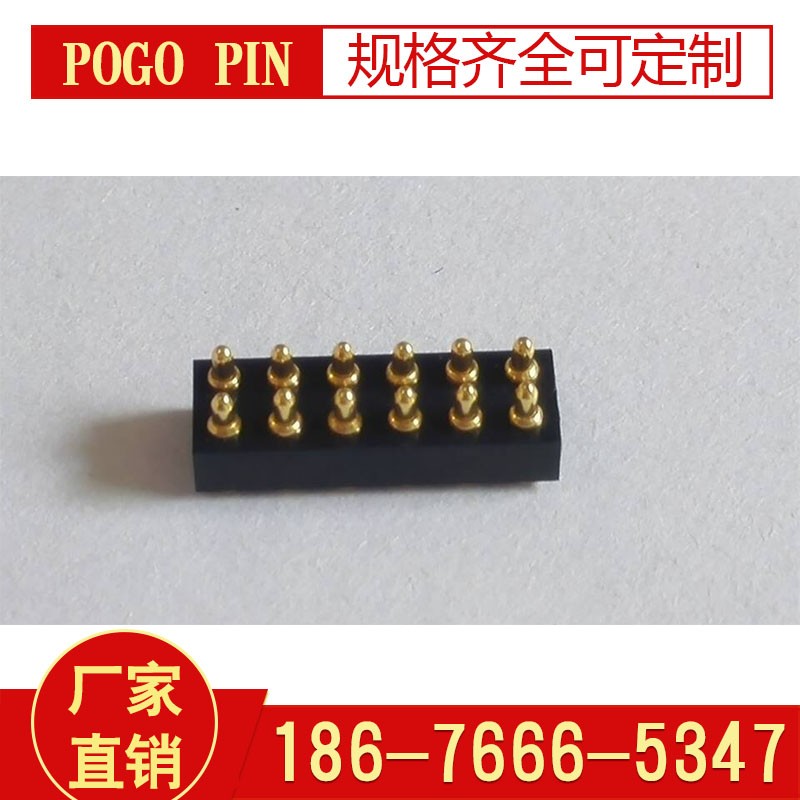

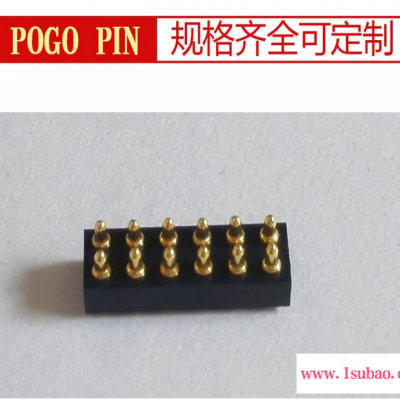

万盛科高品质POGOPIN弹簧顶针PCB板10pin贴片双排弹性触点连接器

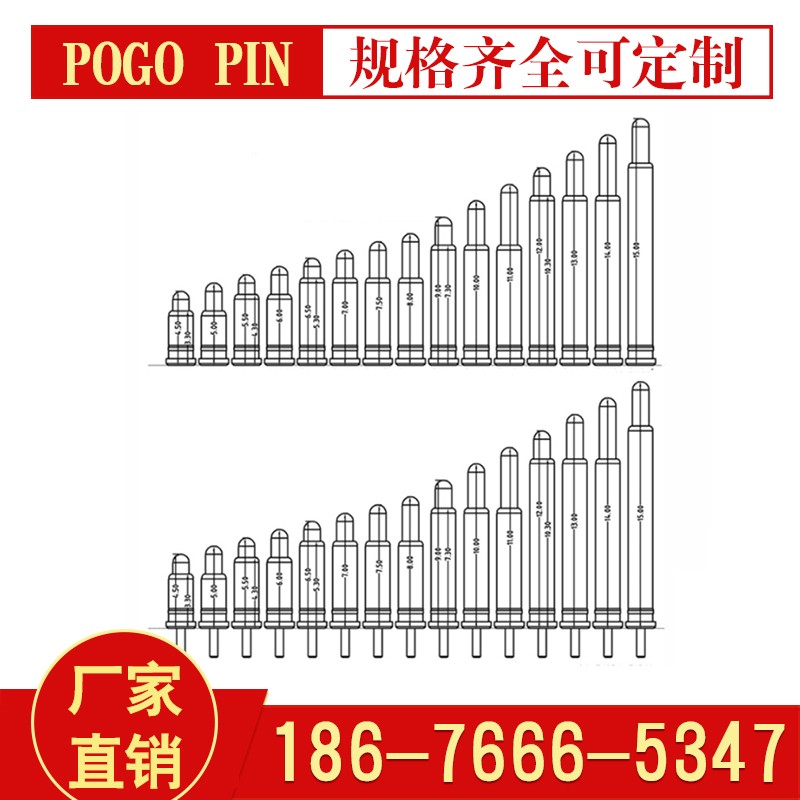

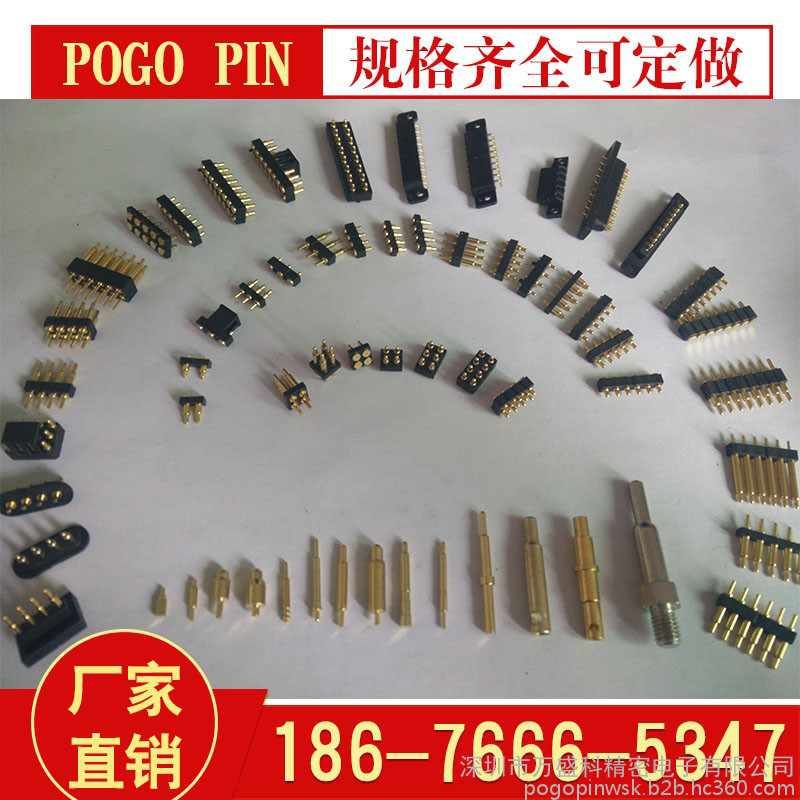

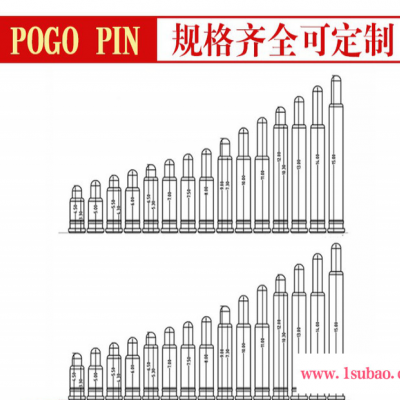

深圳市万盛科精密电子有限公司，是一家专业生产POGO PIN连接器，手机天线顶针、接地、探针 **弹簧电极 手电筒接触针 车载电流针 摄像器材导电针等各种精密电子五金组件，性能稳定，价格合理，交期短，可以定做任何非标顶针，能适应瞬息万变的市场需求。该产品广泛应用于通信，以及医疗、玩具等... POGO PIN 顶针型号高度：1.8mm-30mm 直径：1.2mm-3.8mm
POGO PIN产品介绍Pogo pin又名弹簧探针（天线顶针、探针、顶针），主要用于手机（手机天线、接地、备电）等高难度接触之用途，为客户解决无法用弹片或其它连接器难以完成的连接之用途。Pogo pin在使用过程中性能稳定、接触性能高、连接器用途广泛、是连接器**之产品。欢迎广大客户前来订购。 1.材质：Au Platting 1um以上2.弹力：   Stroke 0mm : 10gf               Stroke 0.5mm : 50gf               Stroke 1.0mm(或完全压缩) : 80-130gf3.寿命（万次）：stroke范围Max 0.5~4mm,根据Pin的总类不一样                      Max.Stroke 10000次Touch down后重量变化 0.5gf                  以内Creep变形**小化6.使用温度：-40度~150度7.用途：电子摄影：通电；手机：天线、接地、电池接触。  五大优势: 1 所有单针现货 2 所有产品都可以SMT贴片封装 3 所有产品都有SGS通标测试报告 4 铜针，不锈钢针。可以定做各种非标（可开连接器塑胶模具）。 5 可以

1.0 概述
此规范定义了 Pogo pin 系列产品的一般性能参数及测试要求。

2.0 要求：
2.1 外形尺寸 外形尺寸符合产品图面要求。
2.2 材料和电镀
Body 为黄铜合金，镀镍的外面覆盖镀金层，镍层和镀金层的厚度因应不同的使用
场合不同，但镍层需大于 1.40um, 镀金大于 0.10um。
Plunger 为黄铜合金，镀镍的外面覆盖镀金层，镍层和镀金层的厚度因应不同的使
用场合不同，但镍层需大于 1.25um, 镀金大于 0.25um。
Spring 为不锈钢，也可为电镀过的琴钢线
塑胶为高温尼龙加 30％玻璃纤维

3.0 参数
持续工作电流： 2.0A
工作电压： 12V
使用寿命：50000 次 以上
工作温度：-25℃ 至 +75℃ 90% R.H.Max.
储存温度：-40℃ 至 +85℃ 90% R.H.Max.
储存温度：-40℃ 至 +85℃ 90% R.H.Max.

4.0 电性能
4.1 接触阻抗 在工作点接触阻抗 < 30MΩ
"4.2 绝缘阻抗 带塑胶的绝缘阻抗在500V DC或者AC条件下持续一分钟
绝缘阻抗 > 100MΩ
"
4.3 耐电压 500V AC 1 分钟 **大漏电流 0.3mA

5.0 机械性能
5.1 正向力 工作点大于 60gf
5.2 保持力 0.3kgf/pin
5.3 耐久性 50000 次弹簧力保持在范围内
"5.4 耐振性 5 分钟 10～500HZ 振动频率，1.2mm 振幅，不超过 1μ sec.掉电，接触阻抗< 100mOhm.
"

6.0 环境性能
6.1 热冲击 -40℃/30Min. 85℃/30Min. 100 个循环 接触阻抗 < 100 mOhm，无外观损伤。
6.2 耐温湿性 90 %R.H., 60℃, 500hours 的耐温湿试验后 绝缘阻抗>100MOhm,接触阻抗<100mOhm. 无外观损伤

6.3 盐雾试验 5% 盐溶液 48 小时 无锈蚀.
6.4 可焊性试验 275+5/-0℃ 5+0/-0.5 Second 湿焊覆盖率 95％以上
