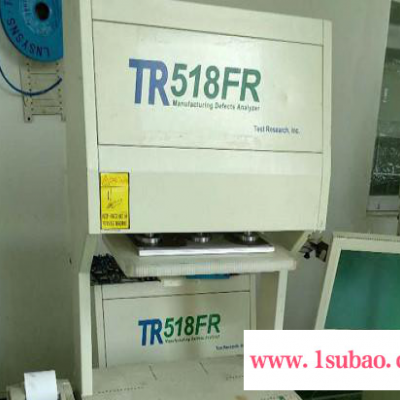

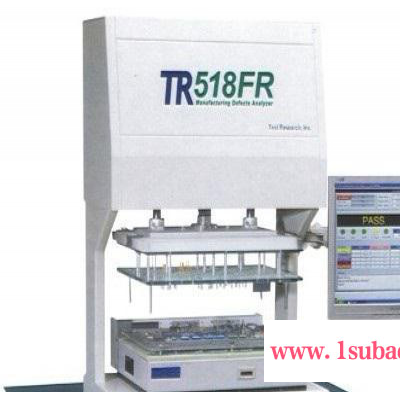

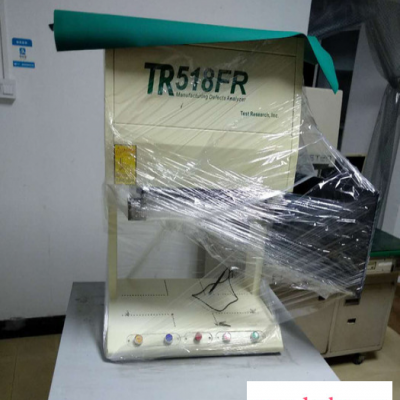

德律 二手ICT TR-518FR元件测试仪 TR518FR线路板元件检测仪

本公司供应二手TR-518FR  二手TRI TR-518FR 否 220V 220V 固定式，质量保证，欢迎咨询洽谈。

TR518FR是德律科技为满足电子产业中各类产品对测试环境不同之要求，所推出之全系列产品之一。其切换电路板乃应用先进且高寿命之机械式Reed Relay，适用模拟产品及高压电流之检测，并可整合动态量测 。而高密度之设计及软件技术，使TR518FR之测点可高达2560测试点，其速度亦较传统的ICT快80%以上。


TR-518FR 在线测试仪规格参数

测试点数       标准配备:256点,可以每片开关板64点或128点扩充至1792点

测试步骤      步骤: 12288步骤,可依需求扩充

测试时间      开路/短路测试:每1000点约1.5Sec(Typical DUT)

元件测试:每一元件约0.8mSec至30mSec(Typical DUT)

测试范围       电阻:0.1Ω至40MΩ电晶体: ±5V

电容:1.0PF至40mF Zener二极体: 标准配备,0.1V至48V

电感:1.0UH至60H 二极体:0.1V至9.99V

隔离点电路     隔离点自动选择,每测试步骤5点

测试值上下限设定范围      上限:+1%至999% 下限:-1%至-99%

可测电路板尺寸     标准配备: 420mm(宽)×300mm(深)×100mm(高)

选购配备: 500mm(宽)×350mm(深)×130mm(高),更大尺寸基板可依需求订做.

主控制电脑       Pentium等级以上PC

监视器       Super VGA低辐射CRT彩色监视器

记忆设备      3.5 1.44MB,磁碟机一台,40GB以上硬式磁碟机一台

列印机     标准配备:40行双色列印机

*其它选购配备      Windows95作业系统环境,多国语言使用界面(英文、中文、日文）

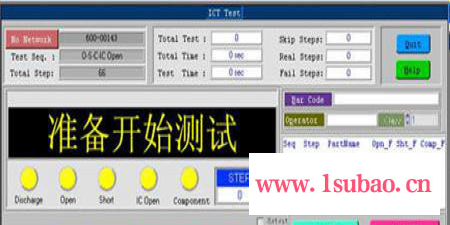

Trace Level 图形显示检修软体。

网络连线及远端遥控维修，Bar Code Reader(Printer)Package,

Auto Test Program Generator,Data Transfer Generator

光电保护及多连板自动盖章功能

实装板程式烧录功能

*选项测试功能       Agilent TestJet功能：

可测IC数量：标准配备，64频道/MUX CARD

扩充，960频道测试时间：2mSec/Pin

Frequency Measurement: 4Channels,<100MHz

Duty Ratio Measurement: Watch Dog Timer 4 Channels, 1Hz-900KHz

Voltage Measurement: 8 Channels, -30V--+30V

Current Measurement: 1 Channels, 2uA and up

气压零件         FESTO DNG-80-160（200）-PPV-A气压缸，下压力：290Kg/6Bar

FESTO DNG-100-160（200）-PPV-A气压缸，下压力：450Kg/6Bar

FESTO DNG-125-160（200）-PPV-A气压缸，下压力：720Kg/6Bar

工作气压       4-6Kg/C㎡耗气量：4 Liter/cycle

电源          AC100V-120V，200V-240V，50Hz-60Hz,350W

尺寸重量      OFF LINE TYPE: 960mm(宽)×850mm(深)×1530mm(高),约200Kg

IN LINE TYPE: 1000mm(宽)×720mm(深)×17200mm(高),约350Kg





产品特色

1、先进的Reed Relay Switching设计，耐压性强，隔离效果优异

2、计算机自动隔离点选择功能，自动判断信号源及信号流入方向

3、大型主机设计，高密度Switching Board，可达2560测试点

4、可加装调整装置具动态调整功能
