| 电源电压 | 380 |
|---|---|
| 风量 | 18000（m3/h） |
| 控温范围 | 18~28 |
| 控制方式 | 微电脑式 |
| 类型 | 精密空调 |
| 能效比 | 3.1 |
| 湿度范围 | 0~100 |
| 适用面积 | 20 |
| 送风方式 | 上送风 |
| 应用范围 | 小型号计算机室,**及控制中心,户外机房,寻呼机房,短讯处理中心,网管中心 |
| 用途 | 办公楼 |
| 噪声 | 40-60db |
| 制冷功率 | 12500 |
| 制热功率 | 300W |
| 重量 | 90 |
| 冷暖类型 | 单冷型 |
| 空调功率 | 5匹 |
| 品牌 | 艾特网能 |
| 型号 | CS012HA0TI1 |
| 加工定制 | 是 |
| 外形尺寸（长x宽x高） | 600*520*1250 |
| 能效等级 | 5级 |
| 空调技术 | 定速 |
| 断电保护 | 有保护 |

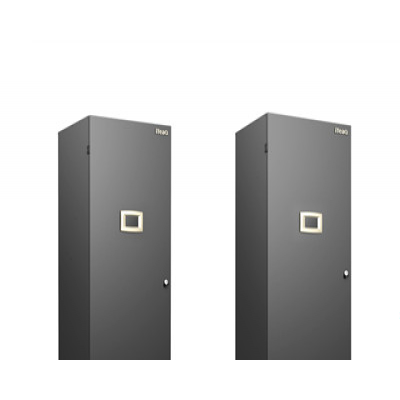

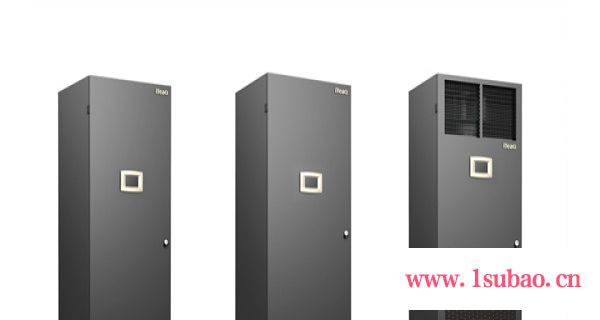

一. 艾特网能CoolSmart小金刚机房专用空调产品概述
艾特网能CoolSmart小金刚机房专用空调是针对中小型机房、数据中心、通信基站、铁路站点机房、中小型设备间等场所设计开发的机房专用空调产品。
小金刚的制冷量范围涵盖5.5KW~20.5KW，具备前上送风前下回风、下送风上回风等多种气流组织形式，可根据项目选择最佳匹配的送回风方式。
小金刚的每个冷量段均含有单冷型、带加热型、恒温恒湿型三种。
小金刚具备AC风机和EC风机两类风机型式。
小金刚具备R22、R410A、R407C三种不同冷媒的机型。
二. 艾特网能CoolSmart机房专用空调适用场合
l
l 各类户外机房
l 中、小型通信机房
l 中、小型计算机机房
l 中、小型数据中心
l 变电所、变电站设备间
l 对温湿度有一定要求的中小型设备间
l 中小型仓储室、实验室（需根据具体应用场合的特点进行针对性定制）
三. 艾特网能CoolSmart小金刚机房专用空调的特点
l 大风量、小焓差设计，适合机房主设备散热特点；
l 高显热比、高能效的制冷系统设计；
l 下送风机组的风机采用可下沉地板式设计，相比不下沉式，风机可节能20%；
l 高可靠、超长寿命设计：24小时365天不间断运行设计，设计寿命为10年；
l 安装简洁：占地面积小，预充注冷媒并配备快速接头，可实现室内外机快速连接并投入使用；
l 维护方便：100%全正面维护；过滤器可直接冲洗；主要部件可拆卸维护；
l 风冷室外机无级调速室外风机，系统运行更加平稳和节能；
l 风冷室外机风机采用金属叶片，强度大，可靠性高。
l 标准机型可适应室外-15~45℃环境温度，低温启动配置可适应室外-40~45℃环境温度；
l 水冷型/乙二醇冷却型采用外置式换热器，外置式换热器可放置于机房之外，可达到用水冷而水不进机房的目的，避免水淹机房的隐患；
l 极强的电源适应能力：超宽输入电压适应范围380±15%，具备缺相保护、提示和告警功能；
l 强大的控制与通讯功能，标准配置RS485监控接口，具备轮值，远程开关机，群控，后台监控等功能；
l 配置灵活，具备单冷/冷暖/恒温恒湿、上/下送风、AC/EC风机、冷媒R22/R407C/R410a等多种类型可选；
l 灵活、强大的的定制化设计能力，可以全面覆盖市场的不同需求。
四. 艾特网能CoolSmart小金刚机房专用空调技术特点详细说明:
1. 高显热比：
通讯机房内电子设备释放出大量的显热，小金刚针对机房特点实现0.9以上的高显热比，在机房环境下使用，相对于普通舒适性空调节省20-30%的能耗，并因此避免过度除湿和送风带雾。
2. 高能效比：
l 系统采取吸风设计，充分保证了蒸发器表面风速的均匀性，蒸发器的换热效率比吹风设计提升10%，系统风阻比吹风结构降低30%；
l 加湿蒸汽直接送到风机进风口，确保湿蒸汽充分混合，避免出风口的凝露情况。
l 加热布置在风机回风口，确保加热后的气流通过风机进行充分混合，避免出风口的局部热点出现
l AC风机机型能效比>3.0，EC风机机型能效比>3.2
3.
先进的微电脑控制器：
l 先进的微电脑控制
l 标配2寸按键式操作四行全中文LCD背光显示屏。可选配4.3寸大屏幕真彩色触摸屏
l
易操作的人性化界面
l 精确的微电脑控制系统
l 多级密码保护，防止误操作
l 具备运行状态智能显示、专家故障诊断功能
l 记录各主要部件的运行时间
l 在有除湿需求时自动降低室内风机转速，快速除湿。
l 设置参数自动保护，即使停电后也可以保存运行参数和告警记录
l 储存200条历史告警信息
l 具有来电自启动及延时设定功能
4. 超强网络管理功能：
l 配置标准的RS485监控接口
l 提供标准的通信协议
l 灵活的主备机切换功能
l 实现机组自动切换、轮流值班功能
l 方便的远程开关机和管理功能
l 远程告警及查询和远程故障处理及消声
5. 易操作维护的结构设计：
CoolSmart机组结构紧凑，只需很小的维修空间及地面空间，全正面维护，机组侧面不需要预留回风空间，机组维护方便易行，安装位置更灵活。前门板采用铰链连接，安装、维护更方便。
6. 高可靠性：
CoolSmart机组的主要部件均由国内外知名厂商的供应，包括高效涡漩式压缩机，免维护离心风机等，都是按照每天24小时，全年365天工作而设计制造的。以达到最长的运行时间及最少的维修费用。
7. 高能效比压缩机：
7.5~20.5kW机型采用高能效比的谷轮(Copeland)公司的柔性涡漩式( SCROLL )压缩机。涡漩压缩机的活动部件的减少使机组的噪声及震动降低很多；压缩机的压缩过程连续、平稳；压缩机的排气过程旋转角度超过540度；在吸气及压缩过程中没有热量交换；在压缩过程中制冷剂气流方向没有改变；减少了气流损失；涡漩式压缩机无需高、低压阀门；减少了阀门容积损失，专利的动、静涡旋脱离技术可有效防止产生液击；启动电流低。同类压缩机能效比最高。
8. 高效节能的热力膨胀阀作为节流装置：
外平衡热力膨胀阀具备控制精度高，调节性能好，可靠性高的特点。可满足机组全天候运行的经济性和可靠性。
9. 大风量高效后倾离心送风系统：
l 大风量送风可以提供更高的显冷量以及更远的送风范围，避免机房内出现制冷死角、局部热点。采用高效率、长寿命的后倾离心风机（外转子，金属扇叶），满足机房全天候运行要求。
l 在有除湿需求时控制系统控制风机自动降低风机转速，快速除湿。
l 高的系统效率—降低运行费用
-- 高的叶轮静压效率
-- 最佳的空气流入流出条件
-- 不需要均流装置
-- 没有传输损失
-- 马达0~100%速度可调，通过调压或变频可调节风量
l 结构简单，可靠性高，降低维护费用：
-- 后倾式叶片叶轮，没有过载现象
-- 没有皮带侧拉力，降低了轴承载荷，延长轴承寿命
-- 没有皮带的日常维护和更换
-- 开放式结构易于维护和清洗
l 结构紧凑，节省安装空间－降低设备投资
--灵活多样的安装方式（垂直安装或水平安装）
--可实现四周出风。
l 提供AC风机和EC风机两种型号
10. 高可靠室外风机系统：
l 扇叶采用全金属材料，寿命更长
l 整个马达/风机单元非常紧凑，重量轻，节省安装空间；
l 外转子结构设计，不需要联轴器；
l 外转子的冷却效果非常好
l
具备理想的马达几何特性适合调压调速（30－100％）
l 外转子风机启动电流小，平稳启动
l 外转子气隙小，铜损小，效率高
l 轴承：采用全封闭低噪音免维护DIN625，环境温度（-40~70度）
l 所有的外转子电机都装有热力触点(TB)，可作为电机过热的保护
l 风机适合所有方向的安装（水平或垂直H/Vu/Vo）
11. 风冷冷凝器采用高效‘U’型冷凝盘管设计。
风冷冷凝器盘管采用‘U’型设计，可在更小的空间内实现更大的换热面积，室外机尺寸小，节省占地面积。
12. 无级调速低噪风冷冷凝器：
风冷冷凝器采用耐腐材料，具有良好的刚性和防腐性能，适应多种环境条件。采用无极调速控制，实现节能、低噪,并且能够更好地适应多变的气候。
13. 适合恶劣电源环境的电控部分：
l 为恶劣电源环境专业设计，输入电源电压适应范围为380V± 15％
l 缺相保护、提示、告警功能，避免因缺相导致设备损坏
l 相序检测、提示、告警、功能，避免因相序反导致烧压缩机。
l 来电自启动功能中，具备延时启动功能，避免因来电闪断影响设备稳定性，或因多台设备同时开机导致前端供电开关因浪涌导致“跳闸”
14. 电加热器：
具备加热功能的机型，采用PTC—正温度系数陶瓷式电热器。其具备正温度系数发热特点，具有避免过热的特点。
15. 加湿器
具备加湿功能的机型，标配远红外加湿系统，可适应任何水质。
远红外加湿符合国家3C强制性认证要求。
16. 前门采用门锁设计
机房空调前门采用门锁设计，和螺钉固定前门方式相比，用料更足，维护时更方便。
五. 艾特网能CoolSmart机房专用空调技术参数
| CS***(H/L/U/D/A/B/T/F)A0(P/T)** | 005 | 007 | 007 | 012 | 016 | 020 |
| 送风方式 | 型号第六位代表不同的送风类型 | |||||
| 循环风量 m3/h | 1500 | 2000 | 2000 | 3200 | 4350 | 5400 |
| 总冷量 kW | 5.7 | 7.5 | 7.5 | 12.5 | 16.5 | 20.5 |
| 显冷量 kW | 5.3 | 6.9 | 6.9 | 11.5 | 15.2 | 18.9 |
| 机外余压 Pa | 可根据需求在0~200Pa范围内调整 | |||||
| 空气过滤器 | 标配可清洗式G3过滤器，可选配G4过滤器 | |||||
| 加热量 (kW) ㊟单冷型无此项 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 |
| 加湿量 (kg/h) ㊟仅恒温恒湿型有此项 | 3 | 3 | 3 | 3 | 3 | 3 |
| 机组供电电压 | 单相 220V/50Hz | 三相 380V/50Hz | ||||
| 配电参数FLA (A) 单冷型 | 10.2 | 14.4 | 6.9 | 12.7 | 14.7 | 17.1 |
| 配电参数FLA (A) 制冷带电加热型 | 19.2 | 23.5 | 16.0 | 21.8 | 23.8 | 26.2 |
| 配电参数FLA (A) 恒温恒湿型 | 19.2 | 23.5 | 16.0 | 21.8 | 23.8 | 26.2 |
| 加湿器进水管 (mm) ㊟仅恒温恒湿型有此项 | G 1/2" | G 1/2" | G 1/2" | G 1/2" | G 1/2" | G 1/2" |
| 冷凝水排水管 (mm) | 19.0 | 19.0 | 19.0 | 19.0 | 19.0 | 19.0 |
| 制冷剂液管 (mm) | 6 | 6 | 6 | 9 | 9 | 12 |
| 制冷剂气管 (mm) | 9 | 12 | 12 | 12 | 19 | 19 |
| 室内机重量 (kg) | 98 | 108 | 108 | 140 | 160 | 180 |
| 室内机尺寸 宽×深×高 (mm) | 520×420×1750 | 520×420×1750 | 520×420×1750 | 600×520×1850 | 700×700×1900 | 700×700×1900 |
| 室外机 | ||||||
| 室外机型号 | ASC08 | ASC10 | ASC10 | ASC16 | ASC22 | ASC28 |
| 室外机重量 (kg) | 33 | 43 | 43 | 65 | 85 | 105 |
| 室外机尺寸 宽×深×高 (mm) | 790×450×610 | 790×450×820 | 790×450×820 | 790×450×1198 | 808×450×1198 | 978×490×1367 |
备注：1.测试条件：R22制冷剂；回风风温度24℃, 相对湿度50%；冷凝温度45℃。
2.配电参数为机组标准配置的最大电流，供电源配置使用，包含风冷室外机电流。
3.CoolSmart机组默认充注冷媒发货，并带快速接头安装。若有其它需求，请与我司联系。
4.CoolSmart小金刚恒温恒湿型机组标配远红外加湿器，并具备其它加湿型式可选。
5.机外余压如需超过200Pa，请与我公司联系。
6.如遇数据表中未有列出，请与我公司联系。
7.若有其它定制化需求，请与我公司联系。
