| 电源电压 | 380V |
|---|---|
| 品牌 | 艾默生 |
| 型号 | PEX系列 |
| 加工定制 | 否 |
艾默生Liebert.PEX冷冻水系列机房专用空调技术介绍
一、Liebert.PEX冷冻水系列机房专用空调描述
PEX─面向全球的高端精密空调系统 |
描述： 2 Liebert.PEX冷冻水系列机房专用空调基于艾默生全球研发平台，面向全球的高端冷冻水型精密空调产品 2 高可靠性、高灵活性，模块化设计 2 制冷量涵盖37.4kW~148.2kW冷量范围，适用范围广 2 具有上送风、下送风等多种送风模式 2 冷冻水单盘管和双盘管设计，满足各种方案需求
|
应用范围： 2 中、大型交换机房和移动机房 2 计算机房和数据中心（IDC） 2 高科技环境及实验室 2 工业控制室和精密加工设备 2 标准检测室和校准中心 2 UPS和电池室 2 生化培养室 2 医院和检测室
|
优点与特点：： 2 高可靠性、高节能性、高灵活性 2 可拆卸搬运的结构，100%全正面维护，节省机房占地空间 2 自张力调节式风机，满足不同机外余压需求 2 大面积V型蒸发器，快速除湿设计，确保节能 2 电子水流量调节装置，精确调节，保证机组最佳运行状态 2 独特的高效远红外加湿系统，加湿速度快，适应恶劣水质，低维护量 2 大屏幕全中文图形显示屏 2 iCOM强大的联控与通讯功能 2 具备标准接口，可提供多种监控方式 2 多台机组组网，采用能效管理模式联控，达到最佳节能效果 2 可选配EC风机
|
二、PEX冷冻水系列数据
单盘管冷冻水机组技术参数
型号规格 | 机型 | ||||||||||
1030 | 1040 | 1050 | 2050 | 2070 | 2090 | 2100 | 3110 | 3140 | 3150 | ||

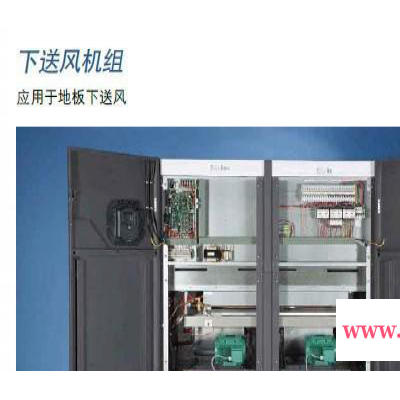

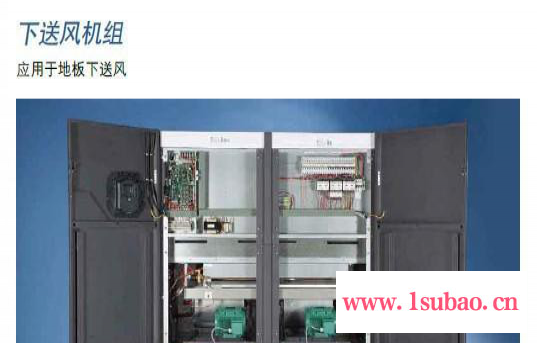

下送风(P****FC)
| FC风机 24℃(DB)/50%RH ; 7℃进水，12℃出水 | ||||||||||
制冷量（kW） | 37.4 | 40.3 | 47.1 | 63.1 | 80.2 | 89 | 100.6 | 121.8 | 131.1 | 148.2 | |
显冷量（kW） | 30.6 | 32.3 | 36.0 | 50.8 | 64.2 | 71.2 | 75.3 | 100.1 | 106.3 | 115.2 | |
进水量（l/s） | 1.8 | 1.9 | 2.3 | 3.0 | 3.8 | 4.3 | 4.8 | 5.8 | 6.2 | 7.1 | |
压降（kPa） | 125 | 79 | 105 | 83 | 129 | 85 | 80 | 135 | 99 | 105 | |
风量 （m3/h） | 8280 | 8280 | 8280 | 11610 | 16740 | 16740 | 16740 | 25020 | 25020 | 25920 | |
下送风(P****GC) | EC风机 24℃(DB)/50%RH ; 7℃进水，12℃出水 | ||||||||||
制冷量（kW） | 38.0 | 40.6 | 47.6 | 63.8 | 81.1 | 89.9 | 101.8 | 123.2 | 132.7 | 150.0 | |
显冷量（kW） | 31.4 | 33.1 | 37.9 | 52.4 | 66.3 | 73.0 | 80.5 | 103.6 | 110.3 | 119.2 | |
进水量（l/s） | 1.8 | 1.9 | 2.3 | 3.0 | 3.9 | 4.3 | 4.9 | 5.9 | 6.3 | 7.2 | |
压降（kPa） | 130 | 81 | 107 | 84 | 132 | 87 | 82 | 137 | 103 | 106 | |
风量 （m3/h） | 8280 | 8280 | 8280 | 11610 | 16740 | 16740 | 16740 | 25020 | 25020 | 25920 | |
上送风(P****U/DC) | FC风机 24℃(DB)/50%RH ; 7℃进水，12℃出水 | ||||||||||
制冷量（kW） | 36.8 | 41.4 |
| 61.1 | 78.1 | 88.1 |
| 118.2 | 131.9 |
| |
显冷量（kW） | 30.2 | 32.8 |
| 49.2 | 62.2 | 70.1 |
| 94 | 101.9 |
| |
进水量（l/s） | 1.8 | 2.0 |
| 2.9 | 3.7 | 4.2 |
| 5.6 | 6.3 |
| |
压降（kPa） | 121 | 84 |
| 78 | 124 | 86 |
| 127 | 103 |
| |
风量 （m3/h） | 8100 | 8280 |
| 11070 | 16020 | 16740 |
| 23940 | 23940 |
| |
上送风(P****VC) | EC风机 24℃(DB)/50%RH ; 7℃进水，12℃出水 | ||||||||||
制冷量（kW） | 37.4 | 41.7 |
| 62.6 | 79.6 | 88.7 |
| 120.5 | 133.9 |
| |
显冷量（kW） | 31.0 | 33.8 |
| 51.4 | 64.8 | 72.9 |
| 98.4 | 104.4 |
| |
进水量（l/s） | 1.8 | 2.0 |
| 3.0 | 3.8 | 4.2 |
| 5.8 | 6.4 |
| |
压降（kPa） | 122 | 83 |
| 82 | 129 | 88 |
| 132 | 106 |
| |
风量 （m3/h） | 8100 | 8280 |
| 11070 | 16020 | 16740 |
| 23940 | 23940 |
| |
风机 | 数量 台 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 | 3 |
电加热 | 功率 (kW) | 6 | 6 | 6 | 9 | 9 | 9 | 9 | 12 | 12 | 12 |
加湿 | 加湿量(kg/h) | 4.5 | 4.5 | 4.5 | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
尺寸 | 宽x深x高（mm） | 853×874×1970 | 1704×874×1970 | 2553×874×1970 | |||||||
重量 | 净重(kg) | 260 | 270 | 275 | 480 | 480 | 480 | 505 | 730 | 760 | 765 |
进出水管 | 管径(mm) | 32 | 32 | 32 | 42 | 42 | 42 | 42 | 54 | 54 | 54 |
配电参数 | 满负荷电流FLA(A) | 13.1 | 13.1 | 13.1 | 23.5 | 23.5 | 23.5 | 23.5 | 28.2 | 28.2 | 28.2 |
推荐开关容量(A) | 32 | 32 | 32 | 32 | 32 | 32 | 32 | 40 | 40 | 40 | |
双盘管冷冻水机组技术参数
型号规格 | 机型 | ||||||
1020 | 1030 | 2050 | 2070 | 3080 | 3110 | ||
下送风(P****FR) | FC风机 24℃(DB)/50%RH ; 7℃进水，12℃出水 | ||||||
制冷量(kW) | 22.6 | 30 | 47.7 | 62.7 | 79 | 104.7 | |
显冷量(kW) | 21.5 | 27.2 | 44.3 | 55.4 | 70.9 | 89.2 | |
水流量(l/s) | 1.08 | 1.43 | 2.28 | 2.99 | 3.77 | 5.00 | |
压降(kPa) | 65.4 | 59.1 | 49.4 | 62.5 | 116.7 | 117.9 | |
风量(m3/h) | 8640 | 8640 | 16740 | 16740 | 25920 | 25920 | |
下送风(P****GR) | EC风机 24℃(DB)/50%RH ; 7℃进水，12℃出水 | ||||||
制冷量(kW) | 22.9 | 30.3 | 49.2 | 64.1 | 80.7 | 106.5 | |
显冷量(kW) | 21.9 | 27.6 | 45.9 | 56.8 | 73.4 | 90.8 | |
水流量(l/s) | 1.09 | 1.45 | 2.35 | 3.06 | 3.85 | 5.08 | |
压降(kPa) | 80.4 | 81.3 | 52.9 | 60.5 | 134.4 | 130.5 | |
风量(m3/h) | 8640 | 8640 | 16740 | 16740 | 25920 | 25920 | |
上送风(P****U/DR) | FC风机 24℃(DB)/50%RH ; 7℃进水，12℃出水 | ||||||
制冷量(kW) | 22.4 | 29.4 | 47.2 | 61.4 | 78.2 | 102.6 | |
显冷量(kW) | 21.2 | 26.7 | 43.8 | 54.6 | 69.9 | 87.4 | |
水流量(l/s) | 1.07 | 1.40 | 2.25 | 2.93 | 3.73 | 4.89 | |
压降(kPa) | 50 | 31 | 48 | 60 | 85 | 64 | |
风量(m3/h) | 8460 | 8460 | 16560 | 16560 | 25380 | 25380 | |
上送风(P****VR) | EC风机 24℃(DB)/50%RH ; 7℃进水，12℃出水 | ||||||
制冷量(kW) | 22.7 | 29.8 | 48.2 | 62.8 | 78.8 | 104.4 | |
显冷量(kW) | 21.7 | 27.3 | 45.0 | 55.7 | 71.2 | 89.0 | |
水流量(l/s) | 1.08 | 1.42 | 2.30 | 3.00 | 3.76 | 4.98 | |
压降(kPa) | 66 | 58 | 50 | 63 | 116 | 117 | |
风量(m3/h) | 8460 | 8460 | 16560 | 16560 | 25380 | 25380 | |
风机 | 数量 台 | 1 | 1 | 2 | 2 | 3 | 3 |
电加热 | 功率 (kW) | 6 | 6 | 9 | 9 | 12 | 12 |
加湿 | 加湿量(kg/h) | 4.5 | 4.5 | 10 | 10 | 10 | 10 |
尺寸 | 宽x深x高（mm） | 853×874×1970 | 1704×874×1970 | 2553×874×1970 | |||
重量 | 净重(kg) | 265 | 275 | 500 | 540 | 760 | 820 |
进出水管径 | 管径(mm) | 32 | 32 | 42 | 42 | 54 | 54 |
配电参数 | 满负荷电流FLA(A) | 13.1 | 13.1 | 23.5 | 23.5 | 28.2 | 28.2 |
推荐开关容量(A) | 32 | 32 | 32 | 32 | 40 | 40 | |
三、PEX冷冻水系列机组的特点
l 高可靠性、高节能性、高灵活性
l 同等制冷量条件下，占地面积最小。侧面及背面不需要维护空间，前面只需要600mm维护空间，实现100%全正面维护。
l 可拆卸后搬运，保证重新组装与整机无差别，适合特殊场地搬运（如利用小电梯或狭小通道）
l 自张力调节式风机，满足不同机外余压需求，并能自动调节皮带张紧力，确保皮带没有因打滑降低效率，减小维护量，延长使用寿命
l 大面积换热盘管采用高散热效率的翅片管换热器。针对具体机型对其分路进行设计和验证，保证冷冻水在每个回路分配的均匀性，极大地提高了换热器的利用率，同时最大程度的减小盘管的水阻力
l 独特的高效远红外加湿系统，加湿速度快，适应恶劣水质，低维护量
l 大屏幕全中文图形显示屏
l iCOM强大的联控与通讯功能
l 多台机组组网，采用独特的能效管理模式，达到节能效果
四、PEX冷冻水机组的设
Liebert.PEX冷冻水系列空调是一种中大型的精密环境控制设备，采用中央空调冷水机组提供的冷冻水进行制冷，配有电加热和红外加湿器，具备高精度温湿度调节功能。适用于设备室或计算机房的环境控制，旨在保证精密设备诸如敏感设备、工业过程设备、通信设备和计算机等设备拥有一个合理的运行环境。PEX冷冻水系列空调系统部分包括换热器、加热器、风机系统、控制器、远红外加湿器、水流量调节阀等部件。
PEX冷冻水系列空调为一体化结构，采用铜管套翅片式换热器，具有结构紧凑、高可靠性、高显热比、大风量以及水阻力小等特点，配置能适应不同水质的红外加湿器，以适应不同地区对水质的要求。
2 冷冻水双盘管机型：在一体机组内采用两套独立的冷冻水冷却盘管，可以分别接入不同的冷冻水源，保证系统的可靠性。两套盘管既可以单独开启其中的一套，也可以同时开启，保证的系统的可靠性。
2 高效低维护量的远红外加湿器：加湿速度快，适应恶劣水质，低维护量。加湿器不锈钢水盘，高强度的石英灯，微电脑绝对湿度逻辑控制，5至6秒钟内即可将洁净的蒸汽微粒加入空气中。石英灯提供的辐射能，使水份在纯净状态蒸发，不含杂物。红外线加湿器备有自动供水系统，它大大减少了清理维护工作。这个系统有一个调整的过量供水器以防止矿物质沉淀，在水压为34.5至1034千帕之间，可适当地调节流量。控制阀还设有一个Y型的松紧螺旋扣，内置水过滤网。红外加湿对水质无要求，运行成本低，加湿量大，维护量少。当加湿水盘内达到高水位标准时，水位探测器将传达报警信号，石英灯和加水阀门都关闭保护。运行成本低（免除电极加湿式需频繁维护和更换加湿罐的问题）。
2 张力自调节风机系统，在出厂设置或现场可通过更换电机皮带轮和皮带的方式(而不是风机皮带轮和皮带)调节机外余压，在增加机外余压的过程中，确保通过增加电机功率同时增加风量和风压（而不会导致更换风机皮带轮和皮带导致的风压增加、风量下降的问题）。此外，独特的皮带张力调整系统，可避免在运行过程中出现皮带过松及过紧的现象，消除了风机丢转的弊病，大大的延长了皮带的使用寿命。
2 可选的EC风机系统：EC技术为电子整流技术，目的是将输入的交流电转化为直流电从而驱动直流电机，以达到更好的节能、调速的目的。EC技术（或者说EC电机）做成外转子电机，就可以把电机置于风轮内，减小传动损失，更好散热；EC外转子电机配合离心风扇（通常使用后倾叶片），可以达到更高的送风效率。EC FAN= EC技术+直流外转子电机+风扇（可以不同形式）EC风机具有效率高、节能、节省空间、低噪音等特点；EC风机机组在结构上精心设计，下送风机组可采用“下沉式”设计，将风机单元降到地板以下送风，进一步提高送风效率。
2 PEX冷冻水系统的采用全中文大屏幕蓝色背光液晶LCD显示屏显示，一般情况下显示室内当前的温度和湿度，温湿度设定值，设备输出百分比图（风机、制冷、制热、除湿、加湿等）及报警情况。用户还可以从显示屏的主菜单上进入浏览各设定点、事件记录、图形数据、传感器数据，报警设置等更详细的信息。用户界面操作简洁，多级密码保护，能有效防止非法操作。
2 iCOM控制器的强大功能。PEX冷冻水机组每个独立机组都标配iCOM控制器，并且可以根据现场情况，将各模块联动与群控，同一区域可以将32套机组进行TEAM WORK方式统一控制管理，实现能效管理模式。控制功能包括当某一机组出现报警时，自动启动备用机组，并且可以使机组循环工作，平衡各模块的使用时间。控制器具有掉电自恢复功能，以及高/低电压保护。通过菜单操作可以准确了解各主要部件运行时间。专家级故障诊断系统，可以自动显示当前故障内容，方便维护人员进行设备维护。可存储400条历史事件记录，可以记录MESSAGE（消息），WARNING（警告）， ALARM（报警）三种事件。配置RS485接口，通信协议采用信息产业部标准通信协议。友好的用户操作菜单界面可以使操作人员很方便的对系统和报警状态进行查询及消声，机组的控制器具有声、光信息报警，标准报警信息包括：高温报警、低温报警、高湿报警、低湿报警、滤网堵报警、风量丢失报警、其他用户自定义报警等。机组信息可以通过PC机监控。
2 水流量调节阀。根据信号来调节其开度，控制流过冷冻水盘管的水流量，满足不同的制冷需求。
2 标配点式漏水探测器，先进的漏水探测系统可以向机组或一个独立的监控系统提供声光报警信息。当漏水告警启动时，将自动关闭加湿系统。
