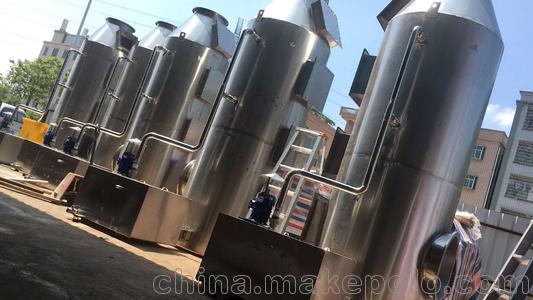

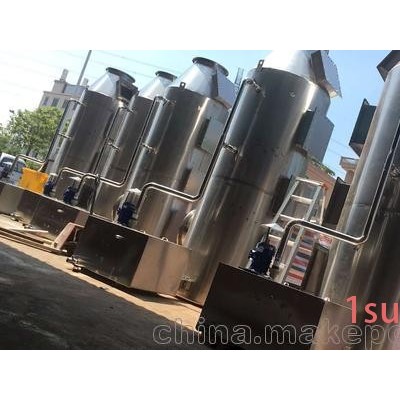

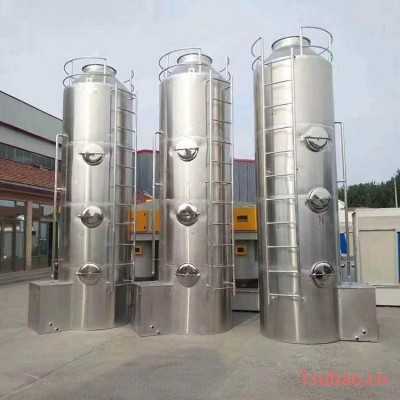

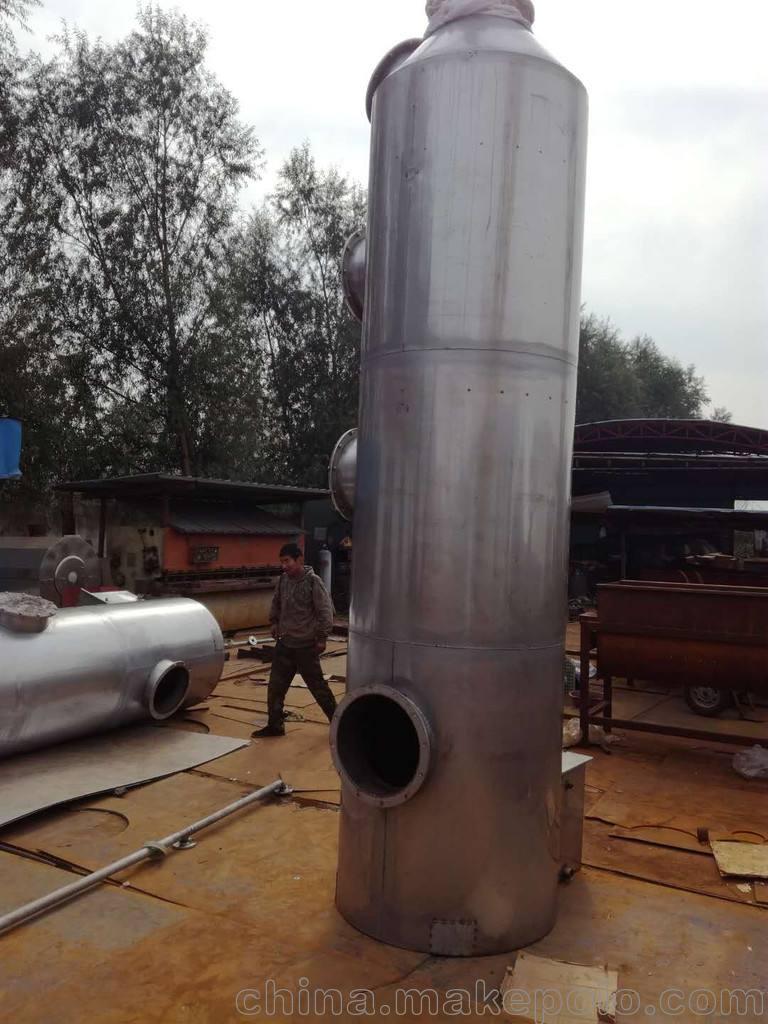

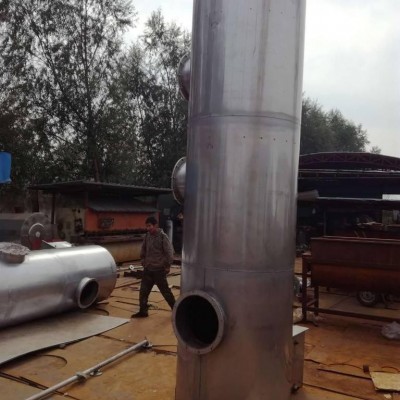

废气处理设备不锈钢净化塔

不锈钢喷淋塔定制 不锈钢酸雾净化塔厂家 酸洗废气治理设计方案制作

净化塔简介:
适用于电镀酸洗车间及其它生产过程中，产生的盐酸、硫酸、氮氧化物等酸性有害气体的净化。
工作原理：当含有有害成分的废气被风机送入塔内，然后穿过几层填料层，每一层填料层中会放置大量填料球。喷淋塔内的上部设有喷淋系统，它的布水器不断的向填料的表面喷水，使填料的表面湿润，并形成不断流动的液膜。有害废气会在填料层中，与液体形成气液两相逆流流动，有害污染物不断的溶于水中，使其在气体中的浓度越来越低，直至达标。最后经过喷淋塔的除雾层去除水汽后排放。

一、净化塔的净化过程：
塔体上部喷淋碱性吸收液，下部进入塔体的酸性有害气体与喷淋液呈逆流流动，并经过设置在塔内的新型高效低阻填料和穿孔板，气液接触充分，净化效果好。
二、净化塔具有以下优点：
1、选用硬聚氯乙烯塑料板或玻璃钢材质制造，重量轻、容易加工、耐腐蚀。
2、选用新型高效填料与穿孔塔板相结合的复合结构，设备阻力小，净化效率高而且稳定。
3、选用节能轴流型喷嘴，喷液量大，且喷液压力较低，耗电小。
4、采用分段组合结构，便于运输和安装，各塔段组合可随意转动，进出风口方向可任意调整，安装灵活。
三、净化塔主要技术指标
净化塔的净化效率η；
当有害气体的氮氧化物时，η≈80%
当有害气体为盐酸、硫酸等酸雾时，η≥90%
净化塔，现有七种规格，每种规格又分A型（顶出风）和B型（水平出风）两种型式，处理风量为2000～18500米3/时，设备阻力≤70毫米水柱，喷淋系统喷嘴前压力≥10米水柱。

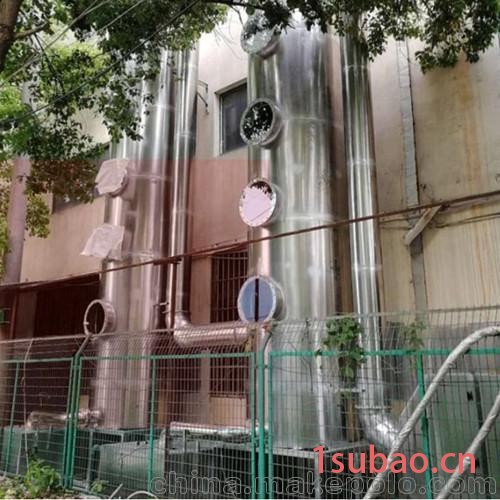

四、净化塔安装
净化系统由通风和喷淋两部分组成，如图所示。
通风系统：包括净化塔塔休、塔支架、通风机和通风管道等部件。
净化塔A型安装：一般用于压入式（通风机出风口接净化塔进风口）及有足够安装高度的场所；B型安装：一般用于吸出式（净化塔出风口接通风机吸入口）及安装高度受限的场所，详见尺寸表。
喷淋系统：包括液箱、液泵、喷淋管路、压力表、阀门等部件。
液箱置于净化塔的下部，寒冷地区需要在室内安装时，液箱顶部的进液口与净化塔底部的出液口用加长管道连接，但液箱顶标高也需底于净化塔底标高。

净化系统全部室内安装，且厂房高度不足时，液箱可设置在地坑或半地坑内。
液箱应安装在高度为100毫米左右的平台上，平台平面应平整牢固，以保证箱底板受力均匀。
塔支架四根钢柱，需浇注混凝土基础。
与净化塔连接的通风管道,均需单设支吊架,通风、液泵、按设备实际尺寸设独立基础。
当选用PVC/PP塑料板净化塔时，室外安装应采取必须的遮阳措施。
净化塔顶部出口风管高度超过5米时，应设拉索固定。
五、净化塔运转、维护
净化系统运行前，应首先标定风量在允许范围，调整喷液管分路阀门，使两级喷液量接近相等。
运行时，应先起动液泵，后起动通风机，停机时，与之相反。
净化吸收液，用于盐酸、硫酸等酸雾治理时，一般为～5%氢氧化钠溶液；用于氮氧化物治理时，采用5%氢氧化钠加2～4硫化钠溶液。
循环液检测，根据工艺生产周期的长短，循环液自然损耗的多少，定期测量碱度和补充新液。
