投影仪 光学镜头测试用PJ-IV LED镜头解像力投影机,光学解析测试

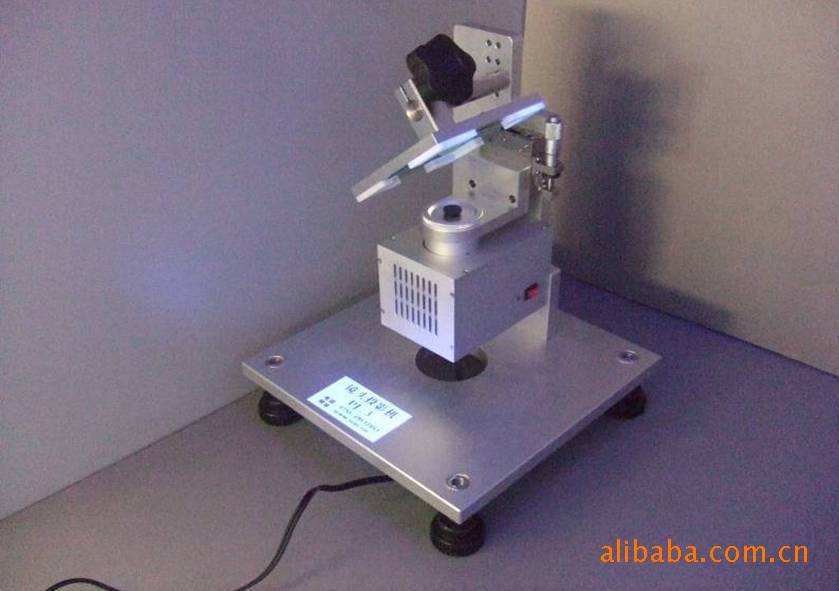

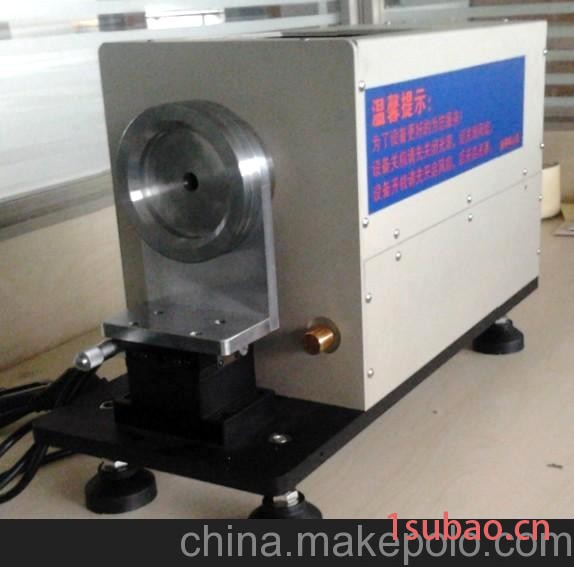

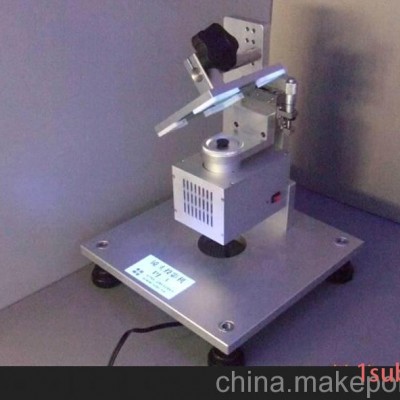

光学镜头测试用PJ-IV LED镜头立式、卧式解像力投影机

1、 机身本体:用以固定各部分组件。

2、 LED光源:用来提供投影所需高亮度照明。

3、 CHART中心调节螺丝：用来调节chart及镜头的光轴中心一致。

4、 镜头座:用来装夹待测镜头,针对不同镜头需匹配不同底座。

5、 螺旋尺:量化地调节chart与镜头之间的距离以得到清晰的投影结果。

二、 PJ-IV LED镜头投影机设备参数

1、 提供最细0.0025mm即200线对的投影参照标准线,标准排布为:40/50/63/80/100/125/160/200.

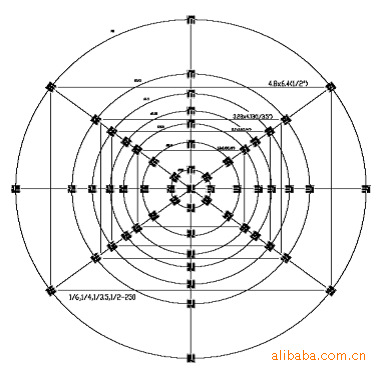

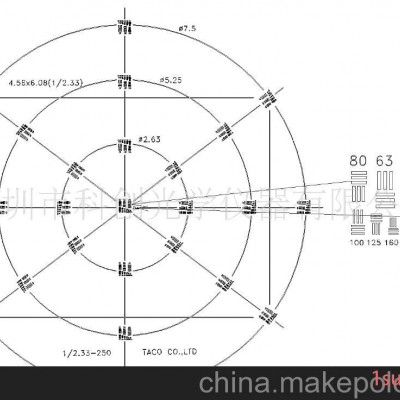

2、 chart标准线分布为:  中心,1/6",1/4",1/3",1/2.5",1/2",2/3",1"等范围。

3、 chart与镜头底座平行度控制在3'以内。

4、 出光口亮度达到:20000Lux以上(LV18以上),出光口直径为:20mm.

5、 后焦调节范围有:15mm,调节精度为:0.01mm.

三、 PJ-IV LED镜头投影机标准辅助配件有

1、 12V2A直流稳压电源。

2、 根据客户情况提供一个标准镜头底座。

3、 标准chart连同底座1个,反光镜片1片。

四、 PJ-IV LED镜头投影机使用方法

1、 将镜头放置于暗房中较平稳的工作台面上,工作台面高度适中并确保水平。

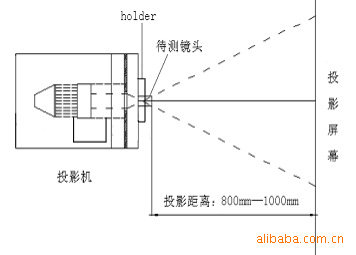

用卷尺测量底座与投影屏之间的距离，投影机底座与投影屏的距离大于等于50xEFL，一般1m左右。(如图2)

将待测镜头放入投影底座，利用反射准直原理校正投影光束与投影屏的垂直度，将平面反射镜放在投影屏上， 观察反射到底座上面的"十”字叉线投影是否与底座中心重合，如有偏移， 适当摆动投影机

2、 使“十”字叉线投影与底座中心重合即可。

3、 调节三个chart中心调节螺丝使chart中心光轴与投影镜头一致,即投影出来的图形是中心对称的。

适度调节螺旋尺，将中心影像调到最清楚(如图3)。

4、 检测中心与周边投影结果是否符合规格，如中心或周边影像无法符合规格，则判定镜头解像不良,若中心与周围影像同时符合规格，则判定镜头为解像良品。

5、 镜头解像若为良品，则需看后焦表移动之距离，一般范围在后焦设计值之±0.2mm，在范围内为良品，否则为后焦不良品。
