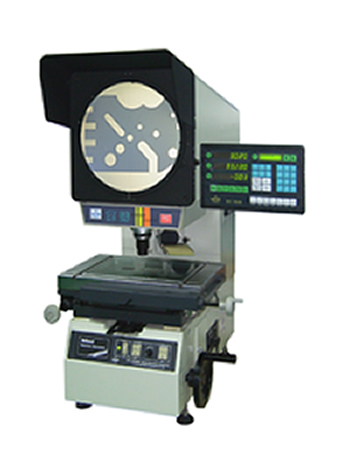

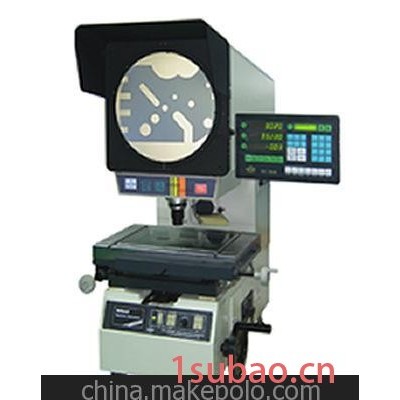

东莞特价供应台湾万濠测量投影仪cpj-3020A/AZ万濠高精度投影机

万濠光学投影仪型号

CPJ-3020A /AZ万濠投影仪

工

作

台

金属台面尺寸(mm)

404×228

玻璃台面尺寸(mm)

260×160

X座标行程(mm)

200

Y座标行程(mm)

100

Z座标行程
(调焦用)(mm)

100(调焦)

仪器测量精度

3+L/75

X，Y座标数显解析度：0.5um

投影屏

投影屏尺寸(mm)：Ø312，使用范围 > Ø300 （刻有米字线）。

投影旋转范围：0~360º

旋转角度数显解析度：1’或0.01º

物镜

放大倍数： 10X(选) 20X(选) 50X(选) 100X(选)

物方线视场(mm) Ø30 Ø15 Ø6 Ø3

物方工作距(mm) 77.7 44.3 38.4 25.3

数据处理系统

Dc-3000 多功能数据处理系统，全中文显示可做多点采样，座标旋转，点、线、距离，角度检测

仪器照明

透射与反射照明光源均为24V，150W卤素灯一种

仪器电源

110V/220V(AC)，50/60Hz，总功率400W

冷却方式

强制风冷(3轴流风扇)

外形尺寸

　Mm

770×550×1100

仪器重量

单位：kg

160
