- 品牌/型号：Mitutoyo/三丰/PH-14A
- 类型：卧式投影仪
- 加工定制：否
- 型号：PH-14A
- 品牌：Mitutoyo/三丰
- 分辨率：0.001mm
- 投影方式：正投
- 投影画面尺寸：60（cm）
- 功率：450（w）W
- 重量：140（kg）kg

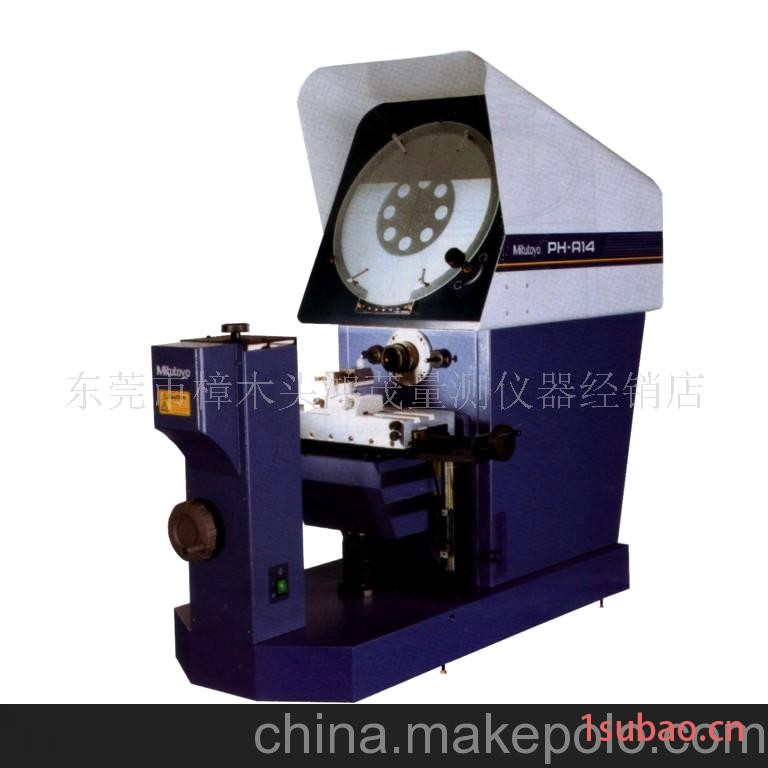

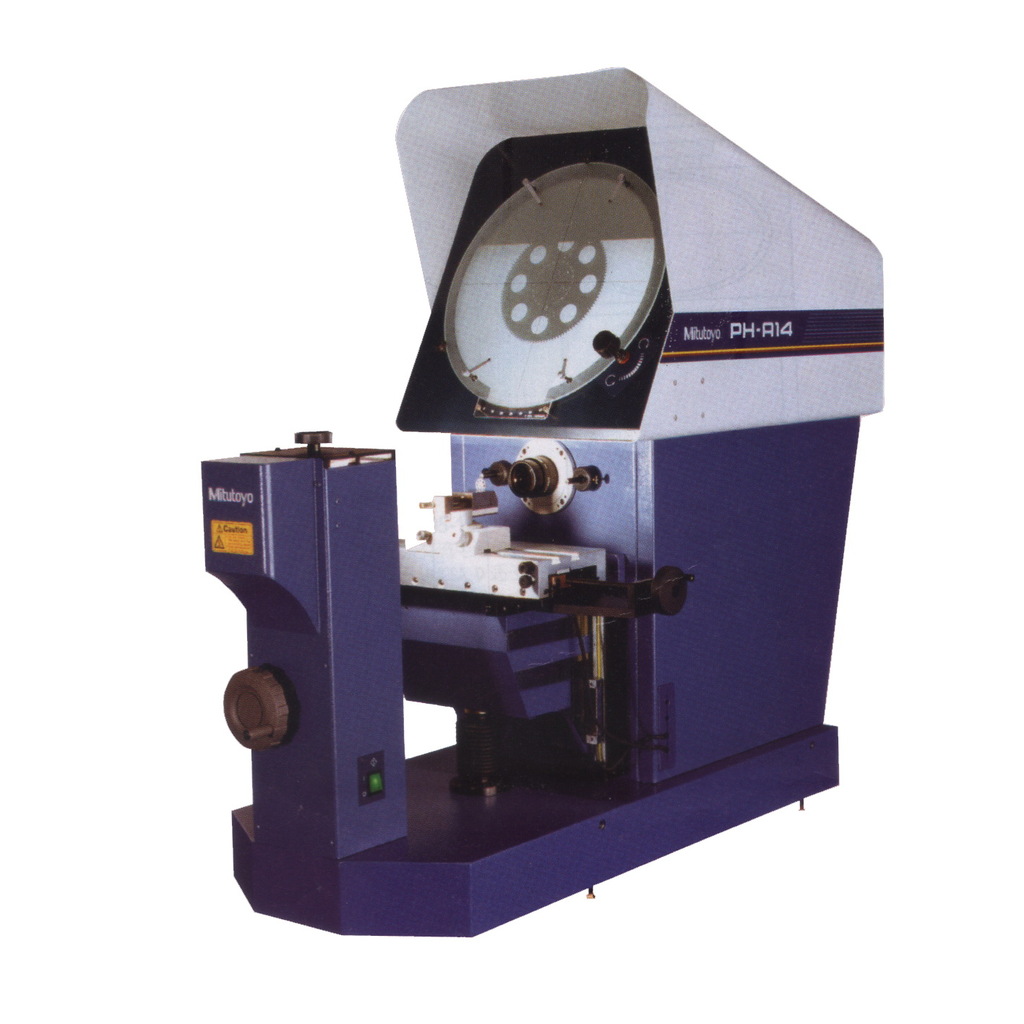

PH-A14（172系列—投影仪）
产品规格：
| 特点 |
| ·采用水平光学系统得台式投影仪。 |
| ·适于螺纹间距测量——工件旋转时，图像不会产生毛边或扭曲。 |
| ·日光屏显示正像*。(*倒像：PH-14A) |
| ·直径为356mm的投影屏幕带有十字交叉西线参考线，易于校正。 |
| ·1'或0.01°数显角度测量(PH-3515F)。 |
| ·载重工件台和光栅尺配合使用，确保快速、高精度测量。 |
| ·内置XY计数器(PH-3515F)。 |
| 技术参数 |
| 投影图像： | 倒像 |
| 投影屏幕(选件) | |
| 有效直径： | 356mm(14") |
| 屏幕材料： | 精细磨砂玻璃 |
| 屏幕旋转： | ±360°,微调和夹紧 |
| 角度分度值： | 数显计数器(LED)* |
| 分辨率:1'或0.01°(可转换) | |
| 范围:±370° | |
| ABS/NC模式转换,调零 | |
| [*游标尺(分度值:1'):PH-A14] | |
| 参考线： | 十字交叉细线 |
| 投影镜头： | 10X[172-184(172-011)];可选:20X,50X,100X |
| 放大精度 | |
| 轮廓照明： | ±0.1%以下 |
| 表面照明： | ±0.15%以下 |
| 最大工件高度： | 参见投影能力(H)以下 |
| 轮廓照明 | |
| 光源： | 卤素灯泡(24V,150W) |
| 光学系统： | 远心系统 |
| 功能： | 2-step高/低亮度转换、吸热光片、冷却风扇 |
| 表面照明 | |
| 光源： | 卤素灯泡(24V,150W) |
| 光学系统： | 垂直照明 |
| 功能： | 可调冷凝镜片、2-step高/低亮度转换、吸热光片、冷却风扇 |
| 调焦： | 手动调焦 |
| 分辨率： | 0.001mm或.0001"/0.001mm(使用KA计数器选件:PH-A14) |
| 电源： | 100-240V AC,50/60Hz |
| 重量： | 140kg |
| 性能参数 |

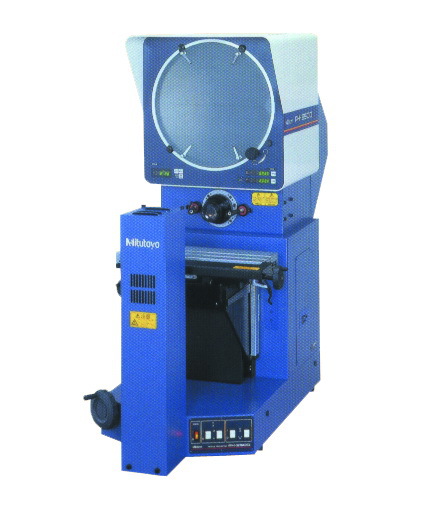

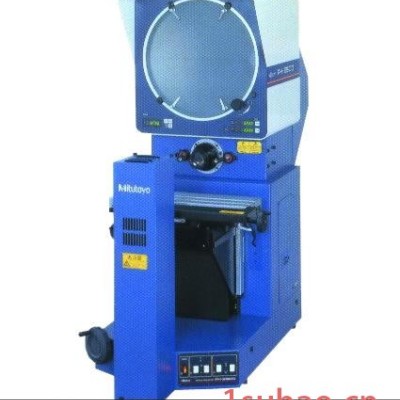

| 型号 | PH-3515F | PH-A14 |
| 货号 | 172-847* | 172-810** |
| XY工作台行程范围 | 254x152mm | 200x100mm |
| 测量方法 | 线性编码器 | 线性编码器 |
| 快速释放机制 | X轴 | —— |
| XY工作台面尺寸 | 450x146mm | 407x153mm |
| 旋转功能 | ±10° | —— |
| 最大工作台载重 | 45kg | 45kg |
| 备注 | —— | —— |
| *为区分交流电源电缆，在货号后加上以下后缀:A适于UL/CSA,C适于台湾地区,D适于CEE,DC适 |
| 于CCC,E适于BS,K适于EK,无后缀适于JIS/100V |
| 注:D和E与CE不兼容 |
| **为区分交流电源电缆，在货号后加上以下后缀:A适于UL/CSA,D适于CEE,E适于BS,K适于EK,无 |
| 后缀适于JIS/100V |
