| 测量范围 | 0-600 |
|---|---|
| 规格 | 550*400mm |
| 精度等级 | 1.5级 |
| 颜色 | 金属色 |
| 结构型式 | 径向型,轴向型,万向型,可调角型 |
| 表面直径 | 100mm |
| 品牌 | 茂书 |
| 型号 | WSSX-481B |
| 加工定制 | 是 |

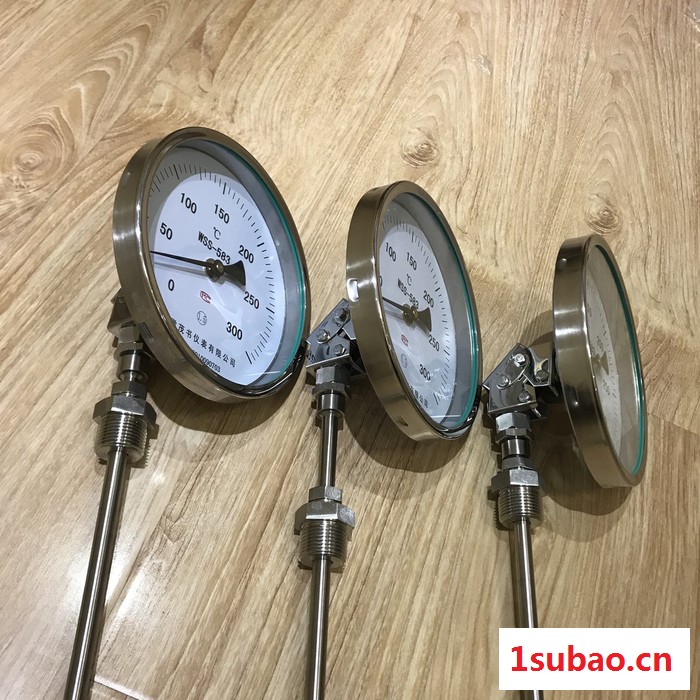

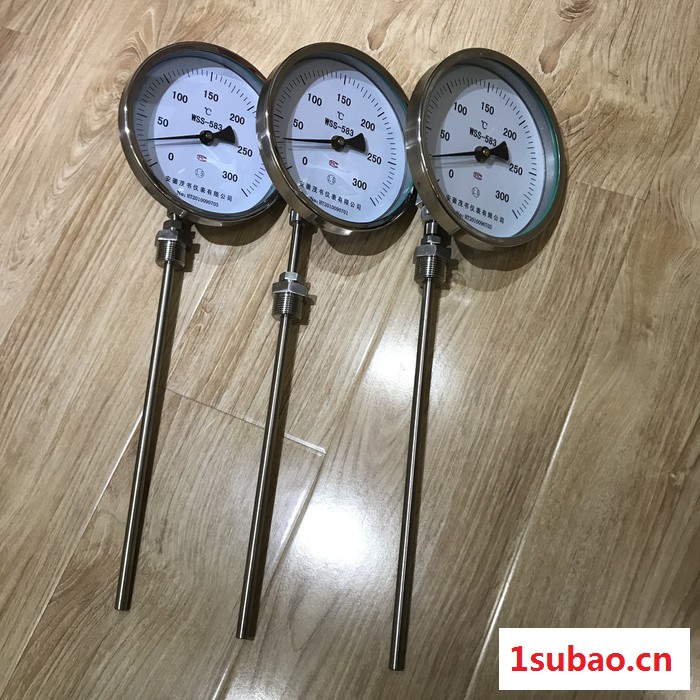

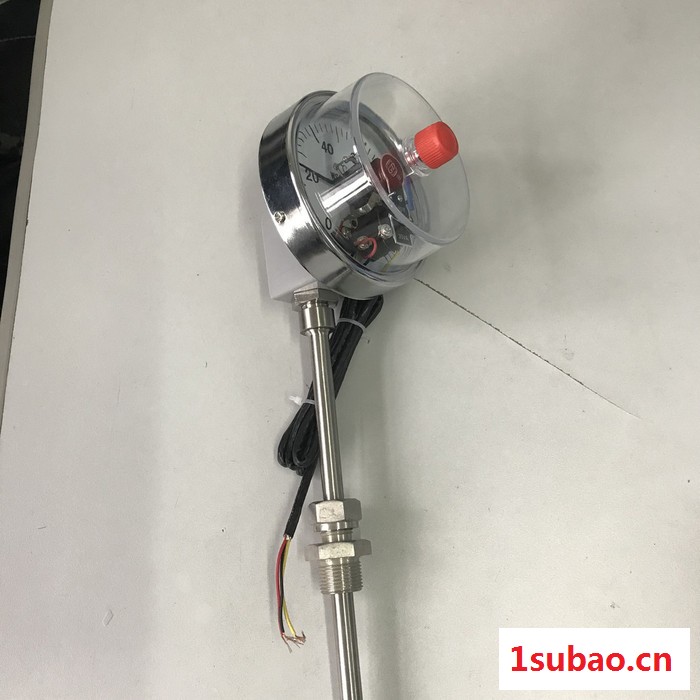

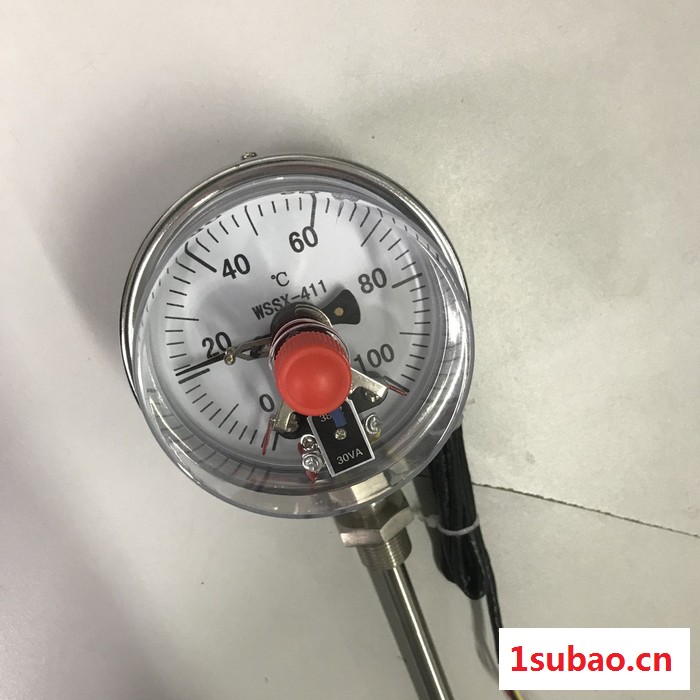

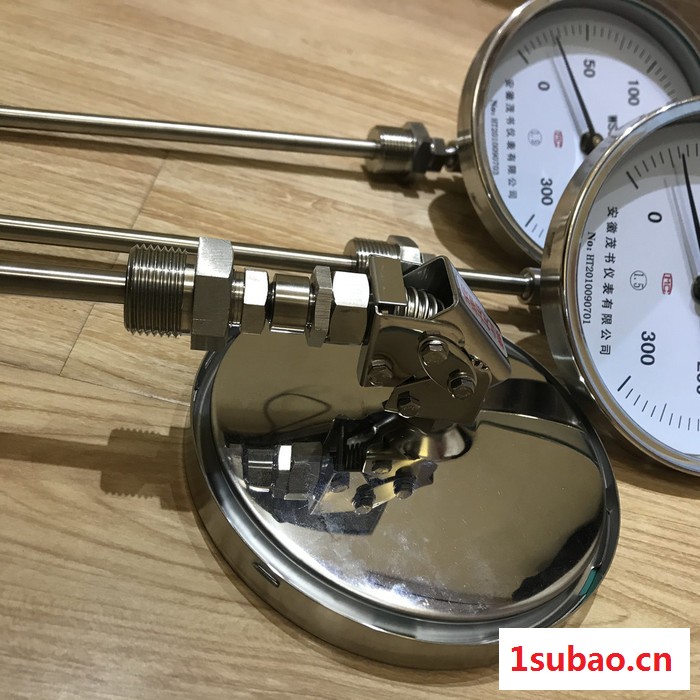

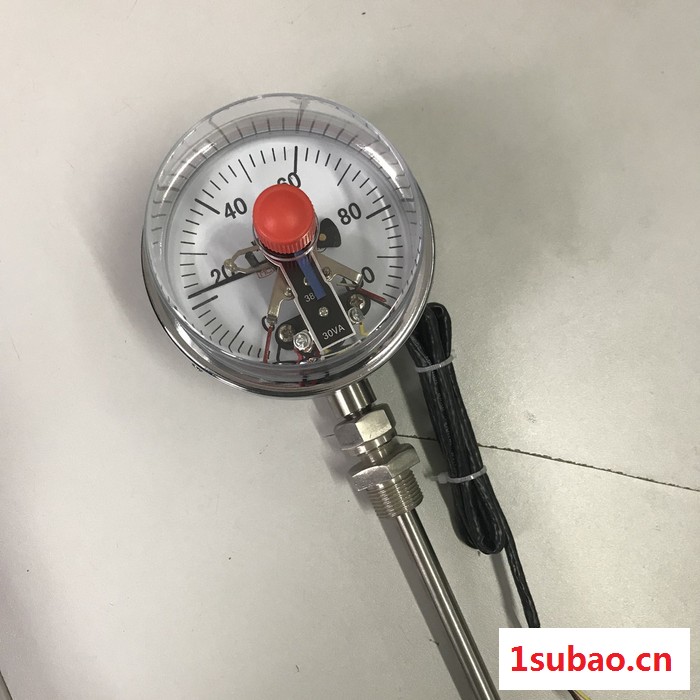

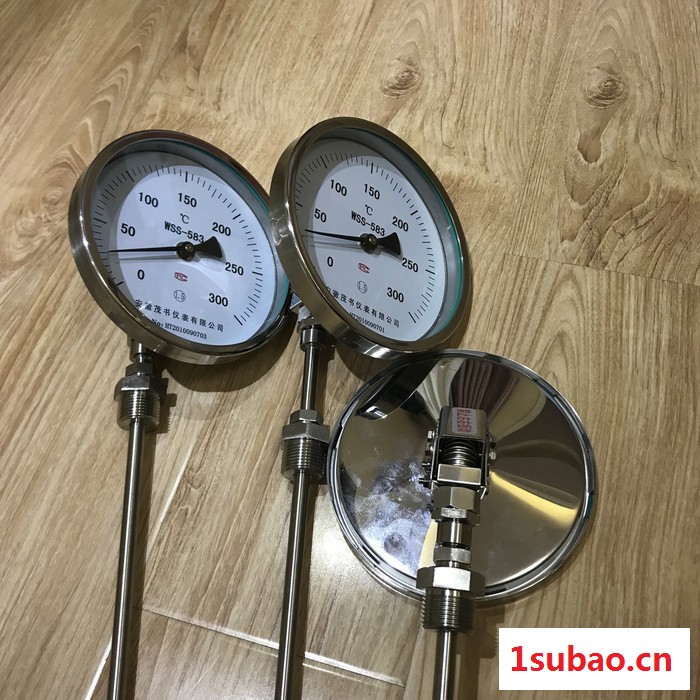

隔爆双金属温度计
1、应用
双金属温度计可以直接测量生产现场存在碳氢化合物等物各过程中的-80-+500℃范围内体、蒸汽和气体介质及固体表面测温。
2、主要技术参数
标度盘公称直径：100
热响应时间：≤40s
隔爆等级：DIIBT4
额定功率：10VA
***高工作电压：220V
***高工作电流 ：0.7A
3、外形及尺寸
| 形式 | D | A | B | E | d |
| 电接点 轴向型 | 130 | 65 | 190 | | Ф8 |
| 电接点 万向型 | 130 | 60 | 215 | 110 | Ф10 |
4、型号及规格
| 型 号 | 测温范围℃ | 精度等级 | 保护管材料 | 规 格 | 安装装置 |
| WSSX-410B | -80-+40 -40-+80 0-50 0-100 0-150 0-200 0-300 0-400 0-500 | 1.5 | 1Cr18NI9Ti 304 316 316L 哈氏C-276 H.AIIoyc-276 | 75 100 150 200 300 400 500 750 1000 | 无固定装置螺纹 |
| WSSX-480B | |||||
| WSSX-411B | 可动外螺纹 | ||||
| WSSX-481B | |||||
| WSSX-412B | 可动内螺纹 | ||||
| WSSX-482B | |||||
| WSSX-413B | 固定法兰 | ||||
| WSSX-483B | |||||
| WSSX-414B | 固定螺纹 | ||||
| WSSX-484B | |||||
| WSSX-415B | 卡套螺纹 | ||||
| WSSX-485B | |||||
| WSSX-416B | 卡套法兰 | ||||
| WSSX-486B |
注：特殊形式可根据协议订货：
5、选型须知
型号
精度等级
测温范围
电接点位式调节
安装固定形式
插入长度
例A：隔爆型万向式双金属温度计，位式调节上下限，测温范围0-400℃，保护管316，插入长度300mm.WSSX-481BM 0-400℃ l=300 保护管316。
