| 测量范围 | 0-600 |
|---|---|
| 规格 | 550*400mm |
| 精度等级 | 1.5级 |
| 颜色 | 金属色 |
| 结构型式 | 径向型,轴向型,万向型,可调角型 |
| 表面直径 | 100mm |
| 品牌 | 茂书 |
| 型号 | WSSX-503L |
| 加工定制 | 是 |

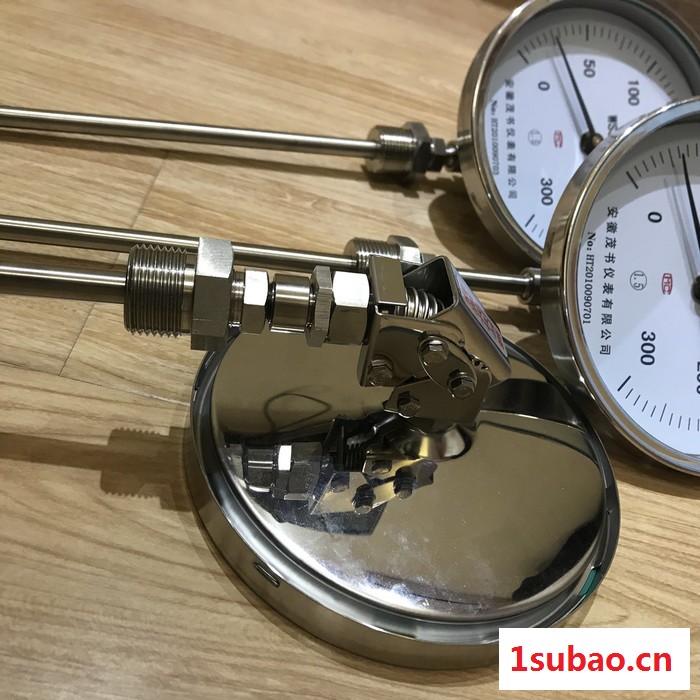

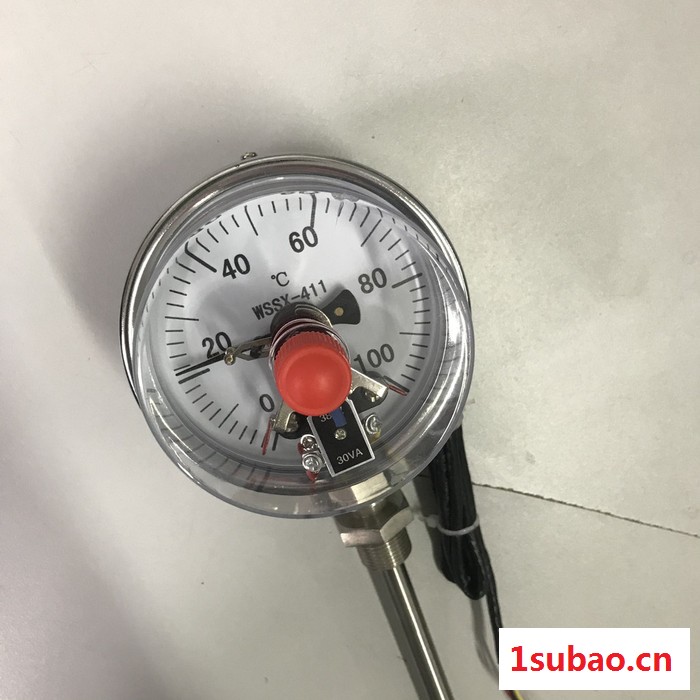

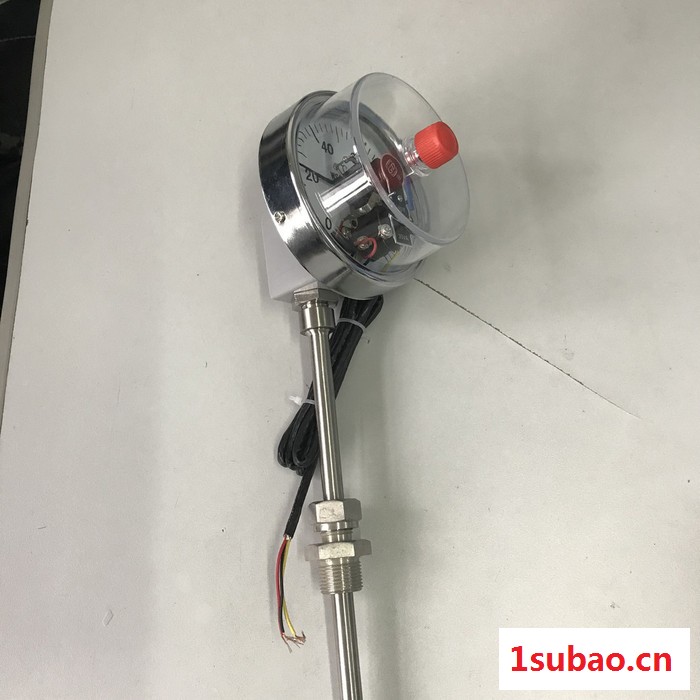

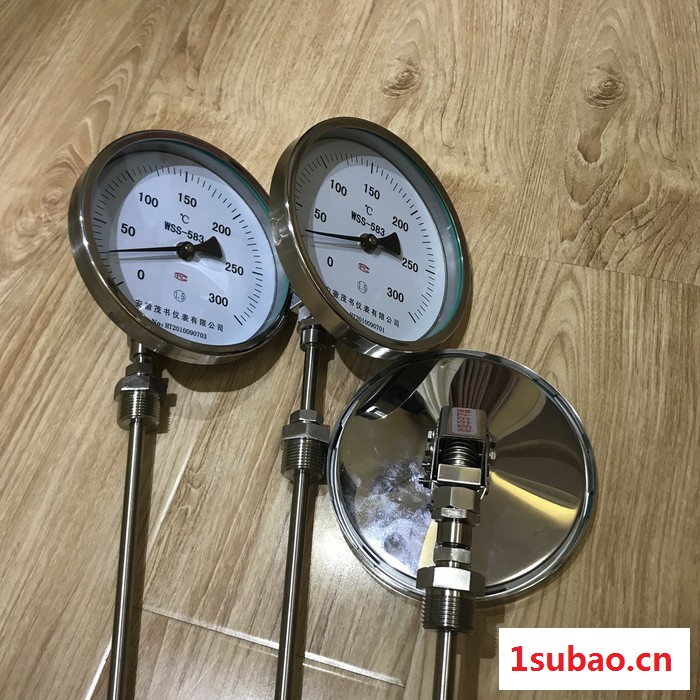

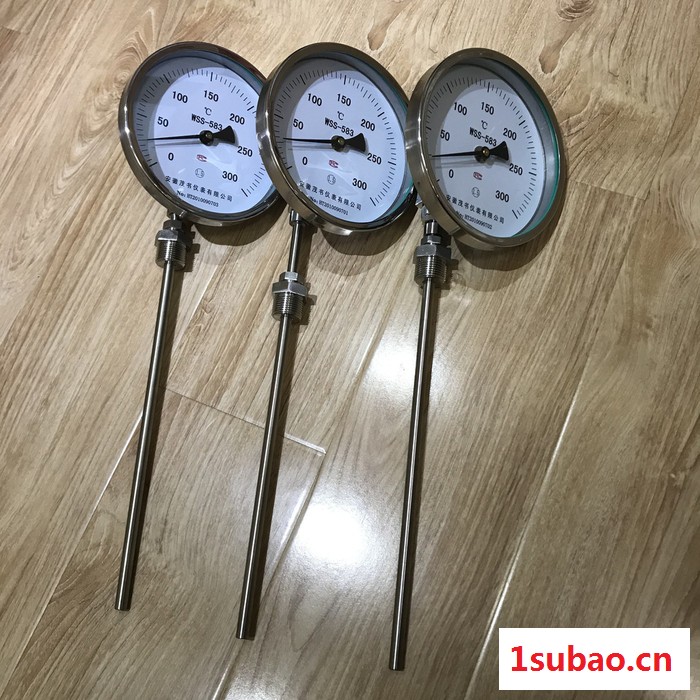

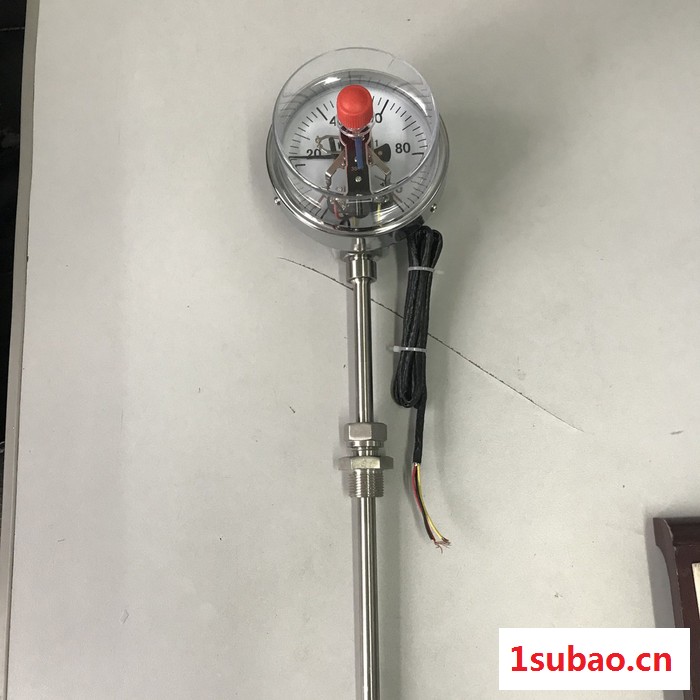

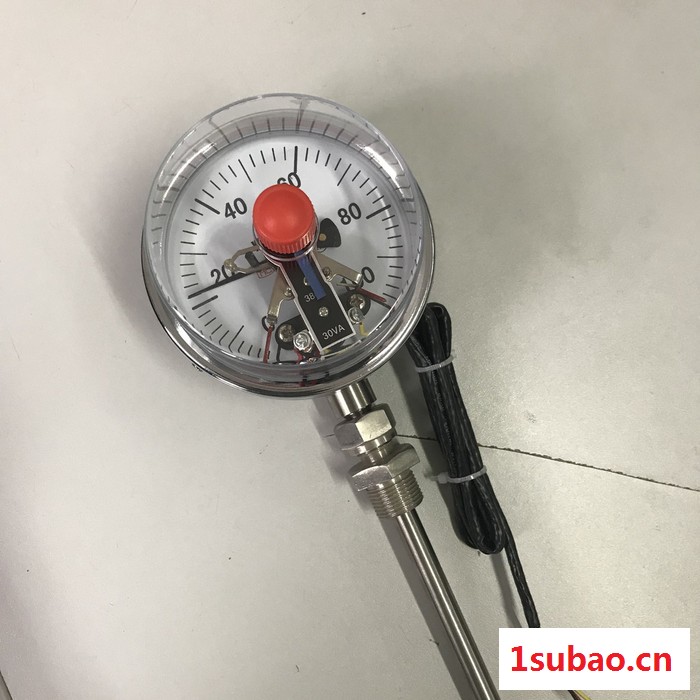

热套式双金属温度计
1、应用
热套式双金属温度计可配合各式安装套管，满足不同压力等级要求。可以直接测量各种生产过程中的-80-+500℃范围内液体、蒸汽和气体介质以及固体表面测温。
2、主要技术参数
标度盘公称直径：100
精度等级：1.0、1.5
連接尺寸：M20x1.5、NPT1/2
热响应时间：≤40s
防护等级：IP55
3、外形尺寸
| 形 式 | D | A | B | E | d |
| 径向型 | 105 | 23 | 73 | | Ф8 Ф10 |
| 155 | 23 | 73 | | ||
| 轴向型 | 65 | 50 | 110 | 34 | |
| 105 | 50 | 110 | 34 | ||
| 万向型 | 105 | 23 | 178 | 120 | |
| 155 | 23 | 178 | 120 | ||
| 电接点 轴向型 | 128 | 40 | 135 | | |
| 电接点 径向型 | 128 | 72 | 150 | 42 | |
| 电接点 万向型 | 128 | 40 | 175 | 98 |
4、型号及规格
| 型 号 | 测温范围 | 精度等级 | 保护管材料 | 规 格 | 公称压力 | 套管形式 |
| WSS-403S | -80-+40 -40-+80 0-50 0-100 0-150 0-200 0-300 0-400 0-500 | 1、5 | 1Cr18Ni9Ti
304
316
316L
哈氏C-276 | 75
100
150
200
300 | ≤30MPa | 螺纹連接式 |
| WSS-503S | ||||||
| WSS-413S | ||||||
| WSS-513S | ||||||
| WSS-483S | ||||||
| WSSX-413S | ||||||
| WSSX-483S | ||||||
| WSS-403L | 150-40MPa | 法兰連接式 | ||||
| WSS-503L | ||||||
| WSS-413L | ||||||
| WSSX-503L | ||||||
| WSS-483L | ||||||
| WSS-583L | ||||||
| WSSX-403L | ||||||
| WSSX-483L |
注： 可配各式安装套管，热安装套管形式详见热安装套管
保护管其余材质根据协议订货：打﹡表示公称压力根据法兰压力等级而订。
5、选型须知
型号
精度等级
测温范围
安装固定形式
热安装套管形式
插入长度
例A：万向型双金属温度计，测温范围0-400℃。热安装套管TH01F，插入长度300mm.即为：WSS-483TH01F 0-400℃ l=300mm.
