| 材质 | 电镀/不锈钢/仿铝 |
|---|---|
| 测量精度 | 1级、1.5级 |
| 电源电压 | 220V |
| 名称 | 双金属温度计 |
| 外形尺寸 | 可定做 |
| 品牌 | 正润 |
| 型号 | ZWP-401/411/401 |
| 加工定制 | 是 |
一、 用途
双金属温度计是一种适合测量中、低温的现场检测工业仪表。可用来直接测量气体、液体和蒸汽的温度。带电接点双金属温度计，并能在工作温度超过给定值时，自动发出控制信号切断电源或报警。
双金属温度计具有易读数、坚固和耐振等优点，可代替工业玻璃温度计广泛适用于工业和科研部门。
双金属温度计分为普通型、户外型、防腐型三种。普通型外壳用铁皮电镀，保护管用不锈钢，适用于室内一般场合使用。户外型外壳用铝金制造，保护管，连接柱均采用不锈钢，密封性较好，适用于室内外，一般耐腐蚀场所。防腐型外壳采用全不锈钢，保护管、连接柱可用钼二钛材料，连接部分均采用密封胶，可适用于多数腐蚀介质、气体的测量。
二、 结构原理

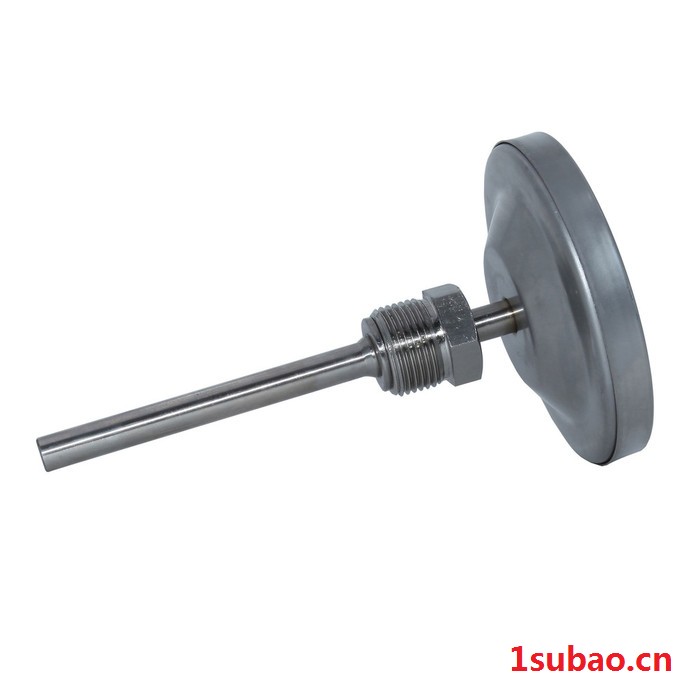

双金属温度计感温元件采用多圈直螺旋形双金属片。一端固定，另一端（自由端）连接在芯轴上，轴向型温度计指针直接装在芯轴上。径向型结构指示针通过转角弹簧与芯轴连接。当温度变化时，感温元件自由端旋转，经芯轴传动指针在刻度盘上指示被测介质温度的变化值。
电接点温度计，指针上装有动接点，固定接点装在设业指针上指针触头随温度变化旋转，当温度达到或超过设定值时，接点闭合发出信号，以达自动控制和报警的目的。
三、 主要技术参数

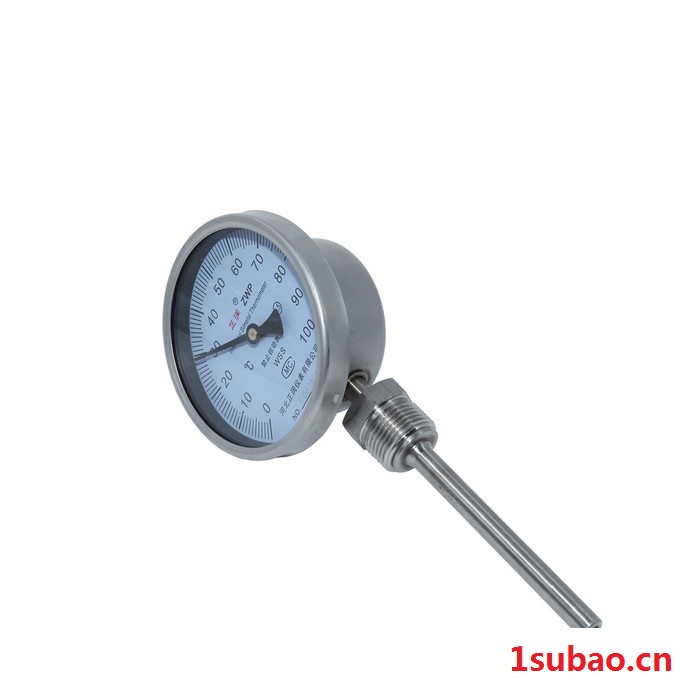

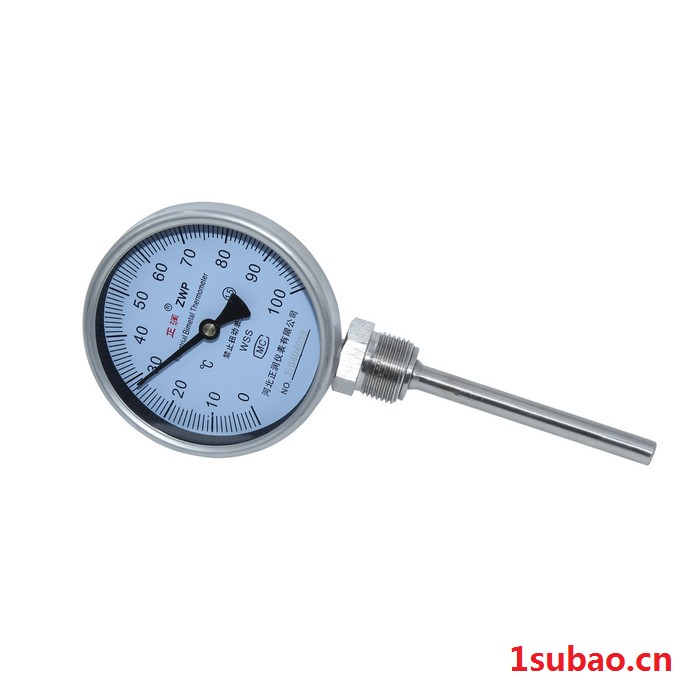

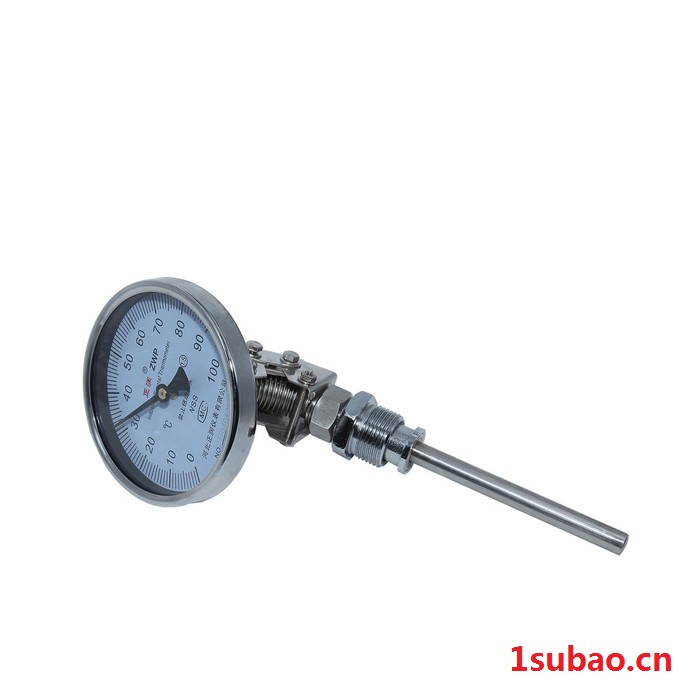

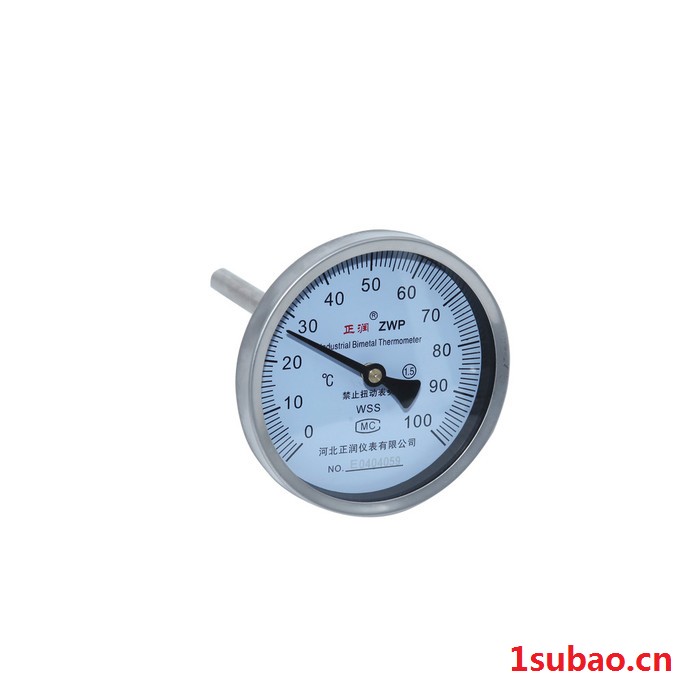

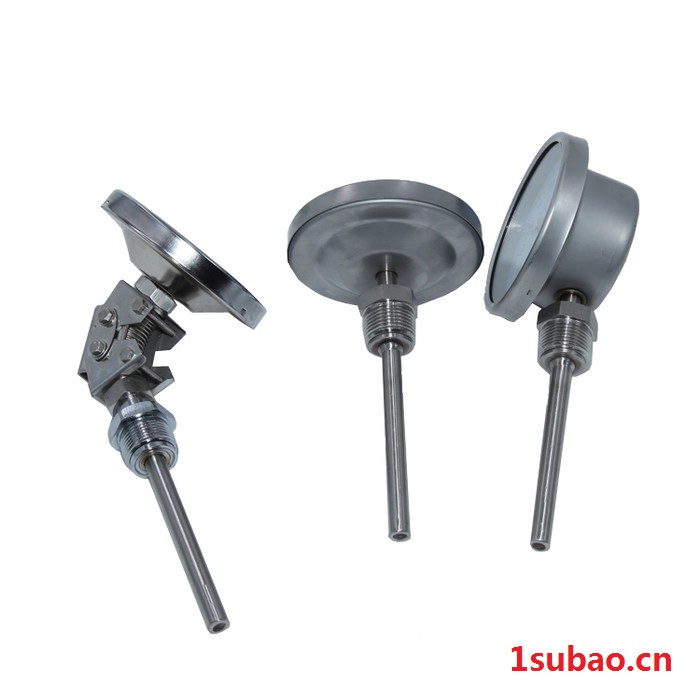

1、 温度计为轴向型、径向型、135°三种型式。
2、 温度计的精度等级为1级、1.5级。
3、 温度计的测量范围见表一。
4、 温度计的时间常数不超过40S。
5、 保护管的材料为1Cr18Ni9Ti不锈钢和钼二钛，其所能承受的分称压力为6.4MaP。
6、 温度计分普通型、户外型、防腐型三种型式。
7、 温度计的接点为上、下限，单限，双上限（全部常开）。
8、 接点额定功率：10VA（无感负载）。
工作电压：220V。
工作电流：1A。
9、 指示表头使用环境温度-40~85℃。
10、 指示表头使用环境湿度5~100。
11、 WSS系列双金属温度计属于耐震机械仪表。
12、 测量温度时应将保护管下面100mm长全部浸入被测量介质，以保持温度准确性。
13、 执行标准：JB/T8803-1998
