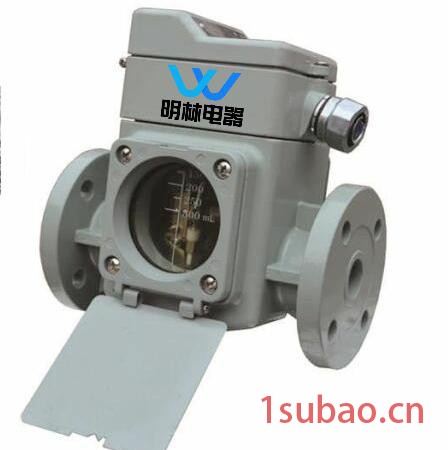

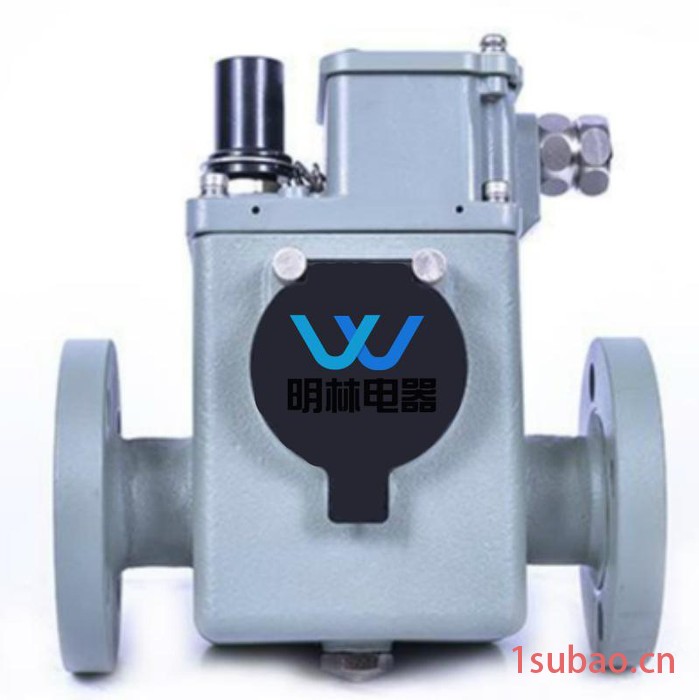

QJ4-25 气体继电器 有载开关继电器

产品主要用途

气体继电器是油浸式变压器，电抗器、有载分接开关等采用的一种保护装置。当变压器内部故障使油分解产生气体或造成油流冲动时，使继电器的接点动作，以接通指定的控制回路，并及时发出报警信号或自动切除变压器。

结构

 QJ-25型气体继电器结构基本相同。继电器芯子如图1、图2所示。以QJ4-25为例说明继电器结构及工作原理；

QJ4-25继电器机芯子上部由4 配重、5 浮子、11 信号接点、12 磁钢构成动作于信号的气体容积装置，其下部由6 接点、7 磁钢、8 止挡螺钉、9 挡板、10调节螺钉构成动作于跳闸的流速装置。盖上的1 放气阀是供安装时排气以及运行中抽取故障气体用。2探针是检查跳闸机构的灵活性和可靠性用，但对检测报警信号（轻瓦斯）不起作用。
