| 材料 | 不锈钢 |
|---|---|
| 产地 | 广东 |
| 防护等级 | IP50 |
| 规格 | 20N 10N |
| 类型 | 应变式拉压力传感器 |
| 输出信号 | 模拟型 |
| 制造商 | Forsentek |
| 制作工艺 | 集成 |
| 种类 | 拉力测量压力测量 |
| 材料物理性质 | 导体 |
| 材料晶体结构 | 单晶 |
| 品牌 | 福森泰科 |
| 型号 | 10N/20N |
| 制造商零件编号 | FSSM-10N/20N |

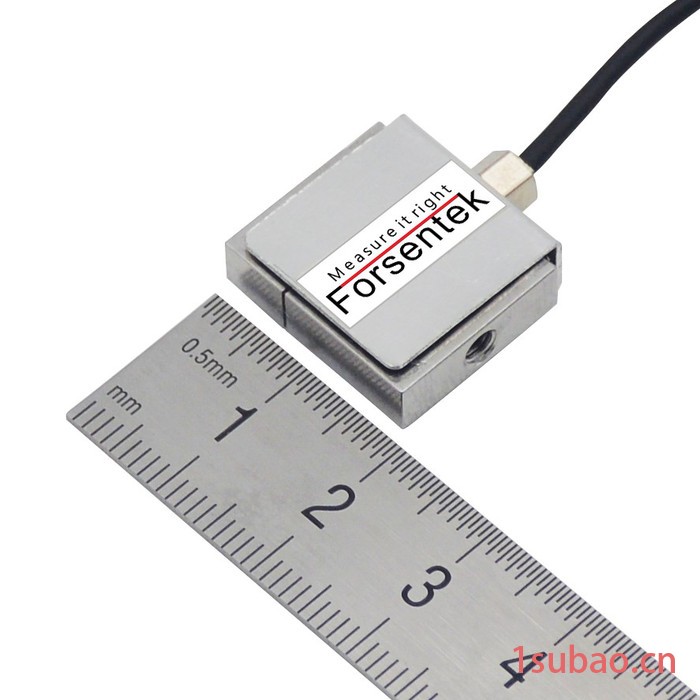

小尺寸电器开关推力测量传感器10N/20N拨动开关推力大小测量
小尺寸推力测量传感器FSSM采用不锈钢材质基于电阻应变式原理，感应器尺寸小，精度高，可以用于拉力测量及压力测量，测量范围有0-10N / 0-20N / 0-50N / 0-100N / 0-200N / 0-500N / 0-1000N 可选，常用于推拉力计，牵引力实验，装配压入力监测，压力分布测试，气缸推力测量，键盘按键测试，手机触摸屏测试，拨动开关推力测量，高校力学实验等。

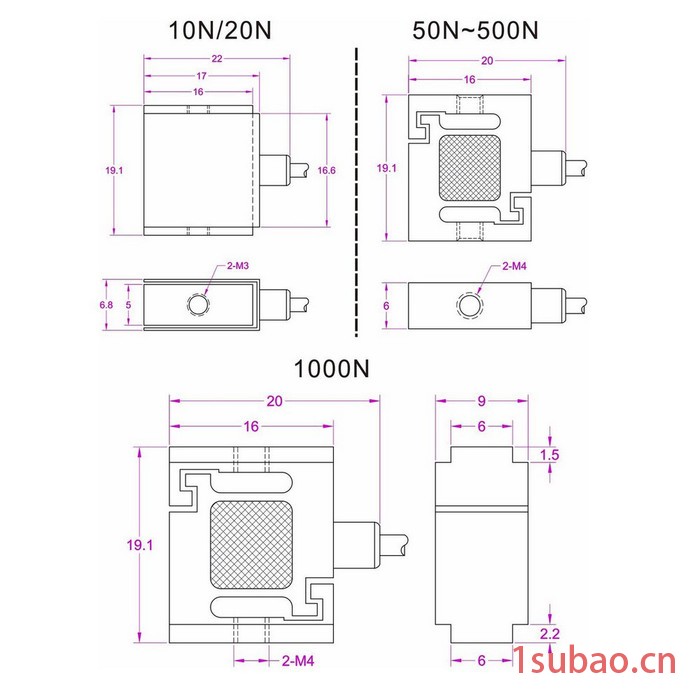

小型推力测量传感器FSSM尺寸图
小型推力传感器FSSM订单编号：
FSSM-10N（推拉力测量范围：0-10N，测力方向：拉压双向测力）
FSSM-20N（拉压力测量范围：0-20N，测力方向：拉压双向）
FSSM-50N（测力范围：0-50N，测力方向：拉力测量及压力测量）
FSSM-100N（拉力测量范围：0-100N，力测量方向：测量拉力及压力）
FSSM-200N（测力范围：0-200N，测力方向：拉压力测量）
FSSM-300N（测力范围：0-300N，测力方向：推拉力测量）
FSSM-500N（测力范围：0-500N，力测量方向：拉力大小测量及压力大小测量）
FSSM-1kN（测力范围：0-1000N，测力方向：测量压力大小及测量拉力大小）
小型拉力传感器FSSM参数表
| 量程 | 10N 20N 50N 100N 200N 300N 500N 1000N 1kgf 2kgf 5kgf 10kgf 20kgf 30kgf 50kgf 100kgf |
| 供电电压 | 3-12V |
| 灵敏度系数 | 2.0 mV/V |
| 零点输出 | <0.05mV/V |
| 非线性 | ±0.1% 满量程 |
| 滞后 | ±0.1% 满量程 |
| 非重复性 | ±0.05% 满量程 |
| 蠕变（5min） | ±0.1% 满量程 |
| 安全过载 | 150% 满量程 |
| 极限过载 | 200% 满量程 |
| 温度补偿范围 | -10...+40℃ |
| 使用温度范围 | -20...+60℃ |
| 零点温度漂移 | ±0.03%/℃ |
| 灵敏度温度漂移 | ±0.02%/℃ |
| 输入阻抗 | 380±30 欧姆 |
| 输出阻抗 | 350±5 欧姆 |
| 绝缘阻抗 | >2000M 欧姆 |
| 传感器材质 | 不锈钢 |
| 防护等级 | IP62 |
| 导线 | 2*4000mm |
| 接线 | 红－电源正 黑－电源负 绿－信号正 白－信号负 |
小尺寸电器开关推力测量传感器10N/20N拨动开关推力大小测量
推力测量传感器配套信号放大器输出±5V/0-5V/0-10V/4-20mA :
放大器供电压压---24V DC 或 12V DC
放大器输出信号----0-5V,0-10V,4-20mA,-5~5V，信号大小与力值大小成正比。
例1：推力传感器FSSM-10N配套信号变送器FSC(0-10V)，出厂前会标定好，力值与输出电压的对应关系**是0-10N推力对应0-10V电压输出，即0V对应0N，2V对应2N，10V对应10N，以此类推。
例2：拉压双向测力传感器FSSM-20N配套信号放大器FSC(-5-5V)，出厂前会调试好，力值与输出信号的对应关系为0-20N压力对应0-5V，0-20N拉力对应0-(-5V)，即0V对应0N，5V对应压力10N，-5V对应拉力10N，以此类推。
