| 防水等级 | IP68 |
|---|---|
| 工作频率 | 高频 |
| 接口类型 | AC |
| 特性 | 防水 |
| 线长 | 按客户要求 |
| 形状 | Y型 |
| 应用范围 | LED |
| 制作工艺 | 注塑 |
| 接触件材质 | 黄铜镀金 |
| 支持卡数 | 多合一 |
| 品牌 | 中时捷 |
| 型号 | Y型 |
| 加工定制 | 是 |
Y型一出多线规格：
工作温度: -25℃～85℃ 贮存温度: -25℃～85℃
大气压力: (86～106) KPa防水等级：IP68
2：结构描述
2.1外形参考尺寸(长×宽×高)(mm)：详见图纸。
2.2出线方式： 脱皮镀锡
2.3接触件塑胶材料：PVC。
3：测试
按照GJB1217-1991中1005方法，常温常压下，导体与绝缘体间，试验电压（有效
值）AC 1500V / 50Hz，经1min而无击穿或飞弧现象，超漏电流小于2mA。
按照GJB1217-1991中1005方法，常温常压下，导体与绝缘体间，试验电压（有效值）DC 500V，绝缘电阻大于1000MΩ。
2012年9月27日
未插合的连接器按照GJB1217-1991中方法1001的规定，连接器经受盐溶液浓度5%的
氯化钠溶液，温度35±2℃的中性盐雾试验48h后，不出现影响性能的腐蚀。
2.5.3芯线：2x.0.75mm2
2.5.4芯线覆材：橡胶。
2.5.5芯线颜色：棕、蓝。
Y型一拖多芯防水接头线规格参数：

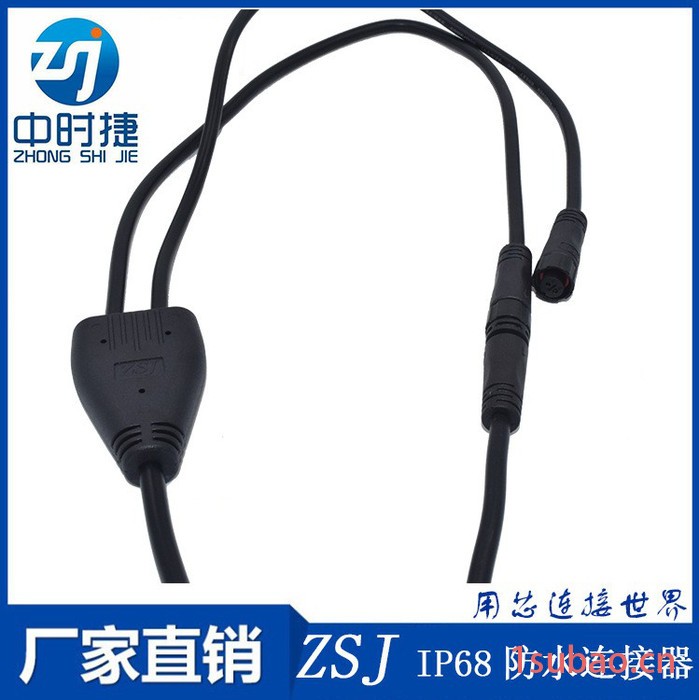

Y型一拖二芯防水接头线：入线芯数：1，出线芯数：2，额定电流：15A，额定电压：500V，绝缘电阻：>2000MΩ，外壳材料：PVC/尼龙；
Y型一拖三芯防水接头线：入线芯数：1，出线芯数：3，额定电流：10A，额定电压：500V，绝缘电阻：>2000MΩ，外壳材料：PVC/尼龙；

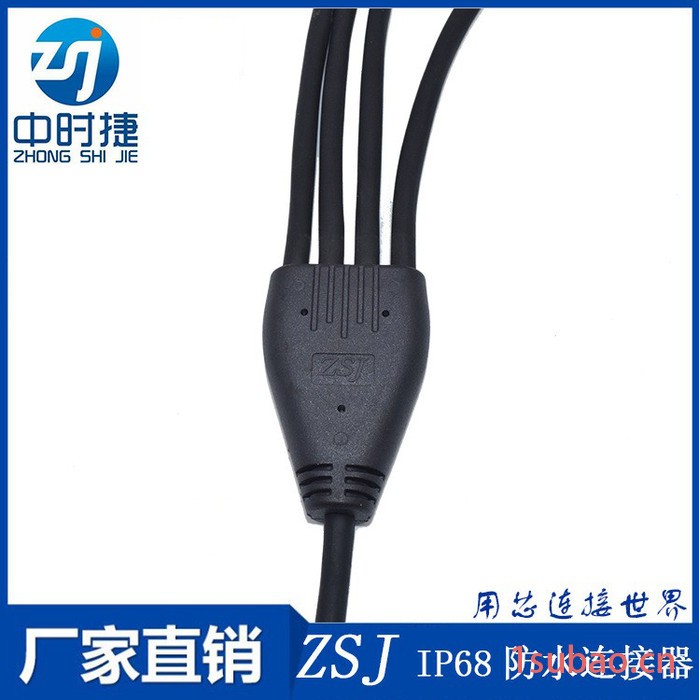

Y型一拖四芯防水接头线：入线芯数：1，出线芯数：4，额定电流： 5A，额定电压：500V，绝缘电阻：>2000MΩ，外壳材料：PVC/尼龙；
Y型一拖五芯防水接头线：入线芯数：1，出线芯数：5，额定电流：3A，额定电压：500V，绝缘电阻：>2000MΩ，外壳材料：PVC/尼龙；
Y型二拖三芯防水接头线：入线芯数：2，出线芯数：3，额定电流：10A，额定电压：500V，绝缘电阻：>2000MΩ，外壳材料：PVC/尼龙；
Y型二拖四芯防水接头线：入线芯数：2，出线芯数：4，额定电流： 5A，额定电压：500V，绝缘电阻：>2000MΩ，外壳材料：PVC/尼龙；
Y型二拖五芯防水接头线：入线芯数：2，出线芯数：5，额定电流：3A，额定电压：500V，绝缘电阻：>2000MΩ，外壳材料：PVC/尼龙；
