| 材质 | 锌合金镀镍 铁镀镍 磷铜镀镍 硅橡胶 聚四氟乙烯 |
|---|---|
| 产品认证 | UL |
| 额定负荷 | Working Voltage 500V max (有效值) |
| 加工定制 | 是 |
| 绝缘电阻 | Insulation resistance ≥ 5000 MΩ |
| 品牌 | 东莞市德索五金电子 |
| 使用温度范围 | 温度范围：–40～125℃ |
| 寿命 | 耐用性 Durability(mating) ≥500次（cycles） |

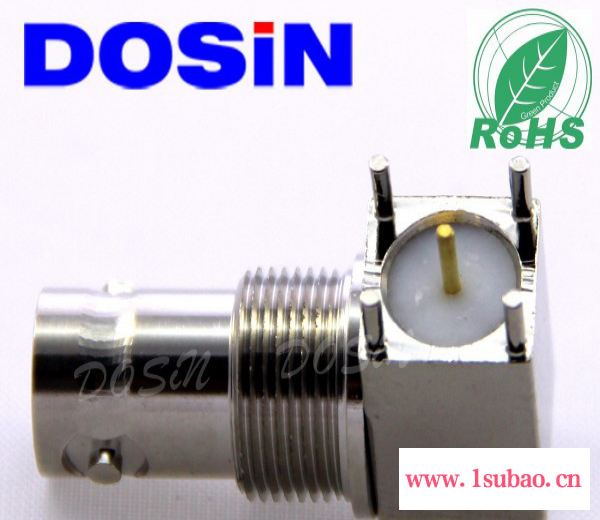

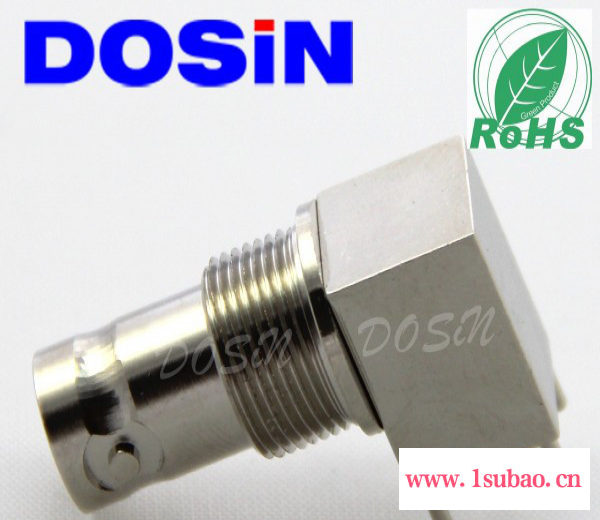

| 型号 | DOSIN-801-0030 |
| 主 体 | 锌合金镀镍 |
| 胶 垫 | ABS防火阻燃 |
| 垫 片 | 铁镀镍 |
| 中芯针 | 磷铜镀镍 |
| 绝 缘 | POM耐高温 |
产品应用：
BNC系列连接器具有卡扣连接机构。外导体内径为6.5mm(0.256in)特性阻抗为50欧和75欧。该连接器适用于低功率，它利用卡口接口连接机构以获得快速连接和分离，广泛的用于无线电设备和电子仪器中连接射频同轴电缆。BNC型连接器50欧和75欧产品可以互换。
产品性能：
温度范围 -55~+155°C(PE Cable -40~+85°C)
特性阻抗 50Ω,75Ω
频率范围 DC~4GHz
工作电压 500Vr.m.s
耐压 1500Vr.m.s
接触电阻 内导体之间 <=1.5mΩ
外导体之间 <=1mΩ
绝缘电阻 >= 5000 MΩ
内导体保持力 >= 0.57N
插入损耗 0.20dB/3GHz
电压驻波比 直式 <=1.22/3GHz
弯式 <=1.30/3GHz
耐用性 >=500次适用标准：
GJB681A IEC60169-8 MIL39012
德索生产的BNC视频连接器，视频插座。外壳材料分为锌合金和铜材。中心针一律为黄铜镀金。或者磷青铜，铍铜镀金。保证信号的传输。绝缘体POM,PBT，PTFE等环保材料。我司专业选材，用心制造，只为保证BNC视频连接器的品质。我们不做低端。只做您**的。bnc连接器的质量判定
**：通过产品的表面来看，镀层光亮细腻的为好，铜的纯度越高越光亮，有些产品外面光亮，却是铁质的。
第二：吸铁石吸附测试，一般情况下只有卡口弹簧和尾部弹簧为带铁质材料；线夹、插针和套壳为铜质，其他部件为锌合金 。
第三：刮开表面镀层看材质：通过刀片等利器刮开表面的镀层直观的看材质，通过刮开线夹、插针、屏蔽套筒镀层直观对比产品材质。
第四：除了以上方法外，还可以备一个质量好的母头去试。
