供应CKCAH3-3时间继电器AH3-3超级时间继电器

额定电压	，，V
产品系列	1
触点形式	其它
额定工作频率	50
线圈功率	1
直流电阻	1
电流性质	其它
功率负载	其它
防护特征	其它
吸合电流	1
释放电流	1
品牌	CKC
型号	AH3-3时间继电器

应用范围	时间	产品系列	AH3-3
触点形式	二开二闭	额定电压	AC200-230（V）
电流性质	直流	外形尺寸	小型
触点负载	中功率	防护特征	敞开式

 外形尺寸（概述）50*40*57.5技术参数工作方式通电延时触点数量1组瞬时触点1组延时触点AH3-2延时2转换触点容量AC250V 5A 阻性触点电寿命10X105环境温度-5℃~+40℃延时精度≤10%工作电压AC: 12V、36V、110V、127V、220V、380V、DC：12V、24V延时规格Sec:1 、3、6、10、12、30、60；Min:3、6、10、30、60；Hr:3、6、12、24。安装方式装置式或面板式 3.结构特点：  4.接线图：  5.安装尺寸：

...联系13587708254.....

技术数据
外形尺寸	51×41×83(㎜)
工作方式	通电延时 On delay
触点数量	1组瞬时触点 1组延时触点 Inst. SPDT Timed SPDT
触点容量	AC20V 5A 阻性
触点电寿命	105
环境温度	﹣5℃~﹢40℃
延时精度	＜5%
工作电压	AC:36V/110V/127V/220V/380V; DC:24V
延时规格	0.1s~12h
安装方式	装置式 Rig type

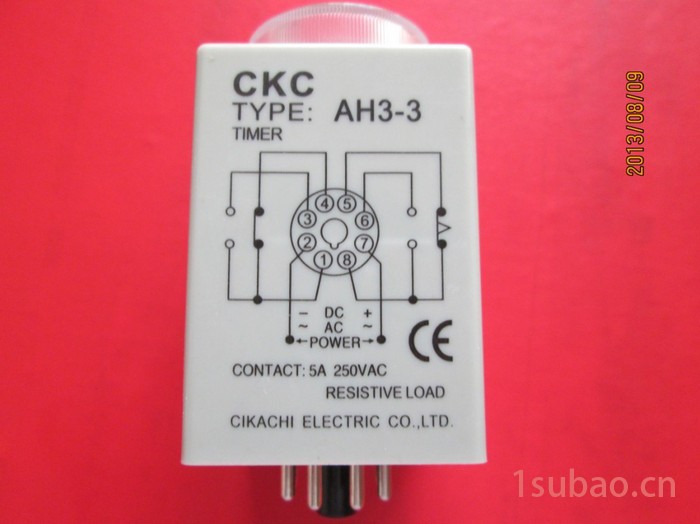

接线图和安装(开孔)尺寸图

一、主要特点



                                         1.符合标准8针接口。

       2.采用进口IC元件。

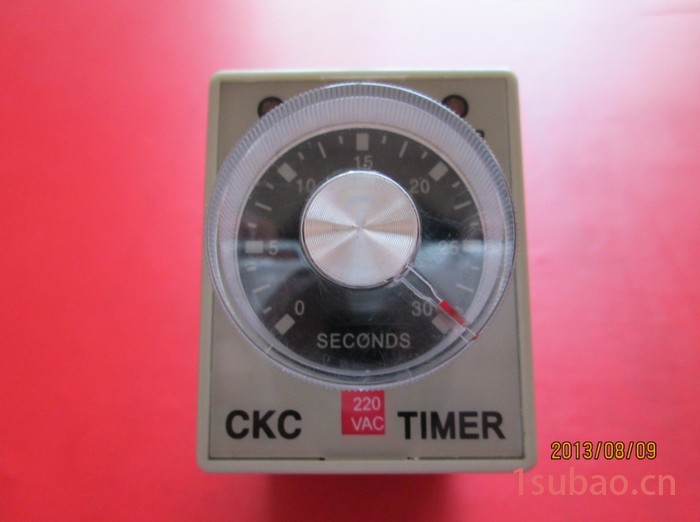

       3.旋钮设定时间常数。

       4.发光二极管作指示。



         二、主要技术指标



       1.重复误差：旋钮设定(≤0.5%F.S.)。

       2.设定误差：旋钮设定(≤5%F.S.)。

       3.复位时间：旋钮设定(≤0.3S)。

       4.触点负载：AC 250V3A 电阻性负载。

        5.环境温度：0℃~＋50℃。

        6.环境湿度：≤85%RH。

        7.绝缘电阻：＞100MΩ。

        8.绝缘强度：AC1500V  1MIN。

        9.工件寿命：机械寿命(一百万次以上)、电气寿命(额定负载内十万次)。

        10.电源电压：DC 24V, AC  24V、110V、220V、380V，50 / 60 Hz ±10%。

型号			AH3-3
尺寸			50H x 40W x 57.5D
安装与其 底座		露出型		PF085A & SH-3
		埋入型			Y-40 & US-08或Y-40 & P3G-08
时间范围			SEC : 1, 3, 6, 10, 12, 30, 60 MIN : 3, 6, 10, 30, 60 H R : 3, 6, 10, 24
额定电压			DC(V) : 12, 24,48 AC(V) : 12, 24, 48,110, 220, 240,380,415,440, 50/60 Hz
指示灯动作			ON-UP两只指示灯
输出接点	型号		AH3-1 AH3-2 AH3-3
	限时1C		5A   5A
	限时2C		5A
	瞬时1C		5A



寿命	机械	5*106 times
	电气	105 times
消耗功率 2VA
使用周围温度 -10℃～+55℃ 使用周围湿度 45～85%RH

本公司供应  CKC  AH3-3超级时间继电器质量保证，欢迎咨询洽谈。
